DIN 912 ISO 4762 Zylinderkopfschrauben - DWG Download (AutoCAD Block)
Bei diesen Schrauben handelt es sich um Zylinderkopfschrauben mit Innensechskant
Das Angebot hier im CADMARKT umfasst die GrößenM 5 bis M 36 (verschiedene Längen) in Seitenansicht und Draufsicht.
Anzeige:
Einsatz von Zylinderkopfschrauben
Zylinderkopfschrauben finden sich in nahezu allen Bereichen des Maschinen- und Anlagenbaus:
Typische Einsatzbereiche
- Maschinenbau: Befestigung von Gehäusen, Deckeln, Lagerböcken und Antriebselementen, wo hohe Vorspannkräfte bei kompakter Bauform gefragt sind
- Fahrzeugbau: Motor- und Getriebekomponenten, Fahrwerksteile, Karosserieanbauteile
- Maschinenbau-Vorrichtungsbau: Spannvorrichtungen, Werkzeugaufnahmen, Formenbau
- Möbel- und Anlagenbau: sichtbare Verschraubungen, bei denen ein sauberes, unauffälliges Erscheinungsbild gewünscht ist
- Feinmechanik und Elektronik: kleine Baugrößen für Gehäuse und Halterungen, oft in rostfreier Ausführung
Auswahlkriterien in der Konstruktion
Bei der konstruktiven Auslegung sind insbesondere zu berücksichtigen: die erforderliche Zugfestigkeit (Festigkeitsklasse), der verfügbare Bauraum für Kopf und Werkzeugzugang, die Korrosionsanforderungen am Einsatzort sowie die Montagebarkeit in Serienfertigung. Gerade bei automatisierter Montage spielt die Wahl des Antriebs (Innensechskant vs. Torx) eine zunehmend wichtige Rolle, da Torx-Antriebe ein Abrutschen des Werkzeugs reduzieren und höhere Anzugsmomente bei geringerem Verschleiß erlauben.
Angaben zum Innensechskant bei Zylinderkopfschrauben:
Für DIN 912 Zylinderkopfschrauben (Innensechskant) gelten feste Zuordnungen zwischen Gewindegröße und Schlüsselweite.
| Gewindegröße | (Innensechskant / „Imbus“) in mm |
|---|---|
| M5 | 4 |
| M6 | 5 |
| M8 | 6 |
| M10 | 8 |
| M12 | 10 |
| M14 | 12 |
| M16 | 14 |
| M18 | 14 |
| M20 | 17 |
| M22 | 17 |
| M24 | 19 |
| M27 | 19 |
| M30 | 22 |
| M33 | 22 |
| M36 | 24 |
Darstellung

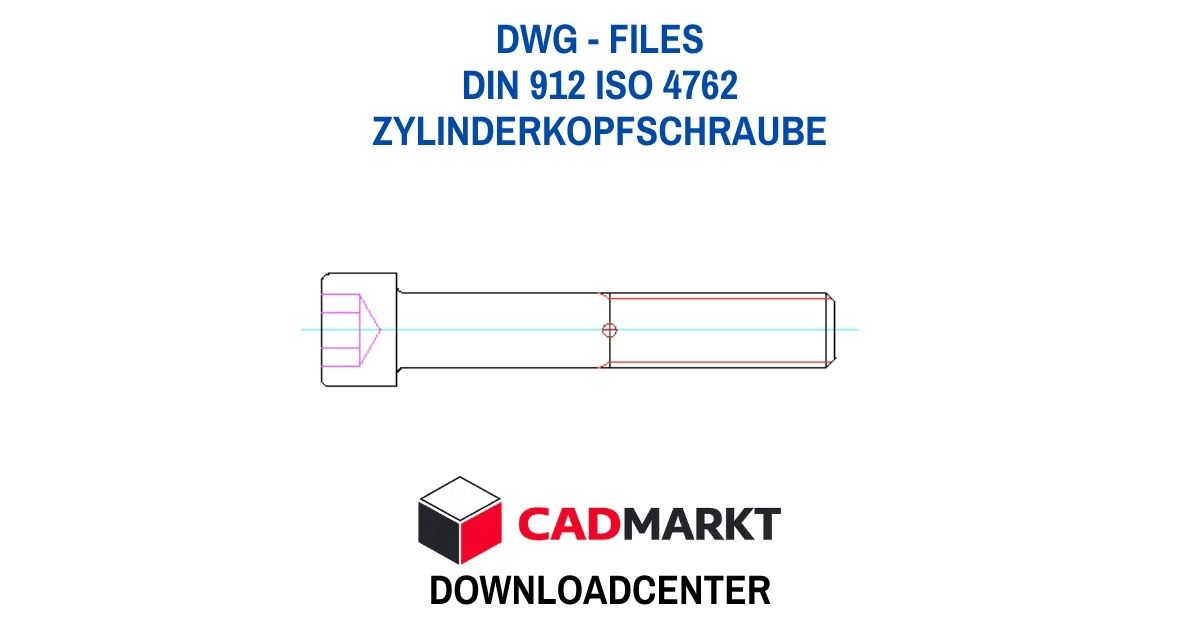

Zylinderkopfschraube mit Innensechskant als DWG-Block in 2 Ansichten
Download der DWG-Files:
Die Zylinderkopfschrauben nach DIN 912 ISO 4762 sind als 2D-Blöcke im Downloadpaket enthalten.
2D-Blöcke im Format dwg - 2 Ansichten - Größen M 5 bis M 36 (verschiedene Längen)
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung per Paypal über die Seite KO-FI.
📦 CAD Download 1,55 Euro Spende ...
Downloadpaket Schrauben
Diese Dateien stehen für eine kleine Spende zum direkten Download bereit.
PAKETINHALT:
- DIN 316 - Flügelschrauben
- DIN 7991 EN ISO 10642 Senkschrauben mit Innensechskant
- DIN 931 ISO 4014 Sechskantschrauben
- DIN 912 ISO 4762 Zylinderkopfschraube
- DIN 580 - Ringschrauben
- DIN 84 - ISO 1207 Zylinderkopfschrauben mit Schlitz
Bezahlung per Paypal über die Seite KO-FI.com
📦 CAD Download 2,50 Euro Spende ...
Diese Datei ist außerdem im Paket Schrauben Muttern Stifte Bolzen enthalten.
Bestellung CAD-Daten:
FAQs
Welchen Antrieb sollte ich wählen: Innensechskant oder Torx?
Torx bietet besseren Halt und weniger Verschleiß, Innensechskant ist günstiger und weiter verbreitet.
Kann ich DIN 912 und ISO 4762 austauschen?
Ja, beide Normen sind maßlich identisch und gelten als gleichwertig.
Welche Festigkeitsklasse ist Standard?
Für die meisten Anwendungen reicht 8.8, bei hoher Belastung wird 10.9 oder 12.9 verwendet.
