Gewindefittings im CAD-Format AutoCAD DWG
Alle Gewindefittings stehen im Format dwg zum Download zur Verfügung.

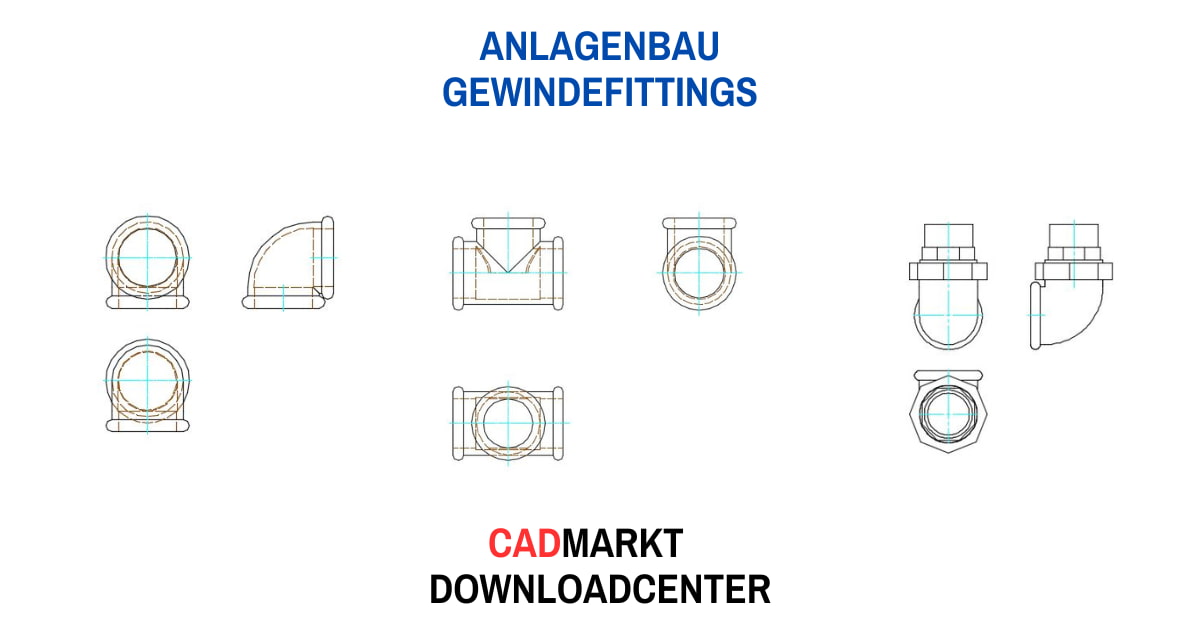

Sie sind in 3 Ansichten gezeichnet und als Blöcke in den Dateien abgespeichert.
Die Konturen sind mit dem Layer 0 gezeichnet.
Diese Sammlung von Gewindefittings steht im CAD-Markt als direkter DWG-Download für Ihre Anlagenplanung bereit. Die CAD-Symbole sind perfekt für Architekten und Ingenieure vorbereitet und enthalten:
- Größen: von 1/4" bis 4"
- 2D-Ansichten: 2 Seitenansichten + Draufsicht
- Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
Anzeige:
Definition Gewindefitting
Ein Gewindefitting ist ein Rohrverbindungsstück, das über ein Innen‑ oder Außengewinde verfügt und dadurch ohne Schweißen verschraubt werden kann. Es ermöglicht eine lösbare Verbindung zwischen Rohrteilen oder Armaturen.
Nummerierung:
Sie ist eine Katalognummer, die je nach Hersteller oder Normreihe eine bestimmte Fitting‑Form beschreibt.
Typische Beispiele:
-
In vielen Installationskatalogen steht 3090 für einen 90°‑Winkel mit Innengewinde (z. B. Messing, Rotguss, Edelstahl).
-
Die Nummer ist oft Teil einer Produktreihe, z. B.:
-
3000 = Muffen
-
3080 = T‑Stücke
-
3090 = Winkelstücke
-
3100 = Nippel
-
Diese Logik ist herstellerspezifisch, aber weit verbreitet.
3090 Winkel 90° Innengewinde
Größen 1/4" - 4"
3092 Winkel 90° I-A Gewinde
Größen 1/4" - 4"
3098 Winkel-Verschraubung
Größen 1/4" - 4"
3341 Verschraubung I-A Gewinde
Größen 1/4" - 4"
3130 T-Stück
Größen 1/4" - 4"
3280 Doppelnippel
Größen 1/4" - 4"
3300 Kappe
Größen 1/4" - 4"
Muffen
Größen 1/4" - 4"
Gezeichnet sind jeweils 2 Seitenansichten und Draufsicht.
Format: DWG
Notice:
downloads - infos - order in CAD library ( English )
Bestellung CAD-Daten:
Einzelner Download
Diese Dateien stehen für eine kleine Spende zum direkten Download bereit.
Bezahlung entweder per Paypal, Kreditkarte, Debitkarte oder SEPA über die Seite Ko-fi.com .
📦 CAD Download 2,50 Euro Spende ...
Diese Datei ist außerdem im Paket Fittings enthalten.
Bestellung CAD-Daten:
Einsatz in der Praxis
Wann werden Gewindefittings eingesetzt?
Gewindefittingse werden verwendet, wenn:
- Rohrleitungen lösbar verbunden werden müssen
- Wartung oder Austausch erforderlich ist
- Einbau von Amaturen
FAQ
Häufige Fragen zu Gewindefittings
Was ist R‑ oder G‑Gewinde??
R‑Gewinde = konisches Rohrgewinde, dichtet über das Gewinde selbst.
G‑Gewinde = zylindrisches Rohrgewinde, dichtet über eine Dichtung, nicht über das Gewinde.
Bis zu welchen Drücken kann man Gewindefittings einsetzen ?
Gewindefittings werden üblicherweise bis PN16 eingesetzt – das entspricht einem maximalen Betriebsdruck von 16 bar, abhängig von Material und Temperatur.
Welche Materialien werden für Gewindefittings verwendet?
Typische Materialien sind Stahl, Edelstahl, Messing und Kunststoff, je nach Einsatzbereich und Korrosionsanforderungen.
