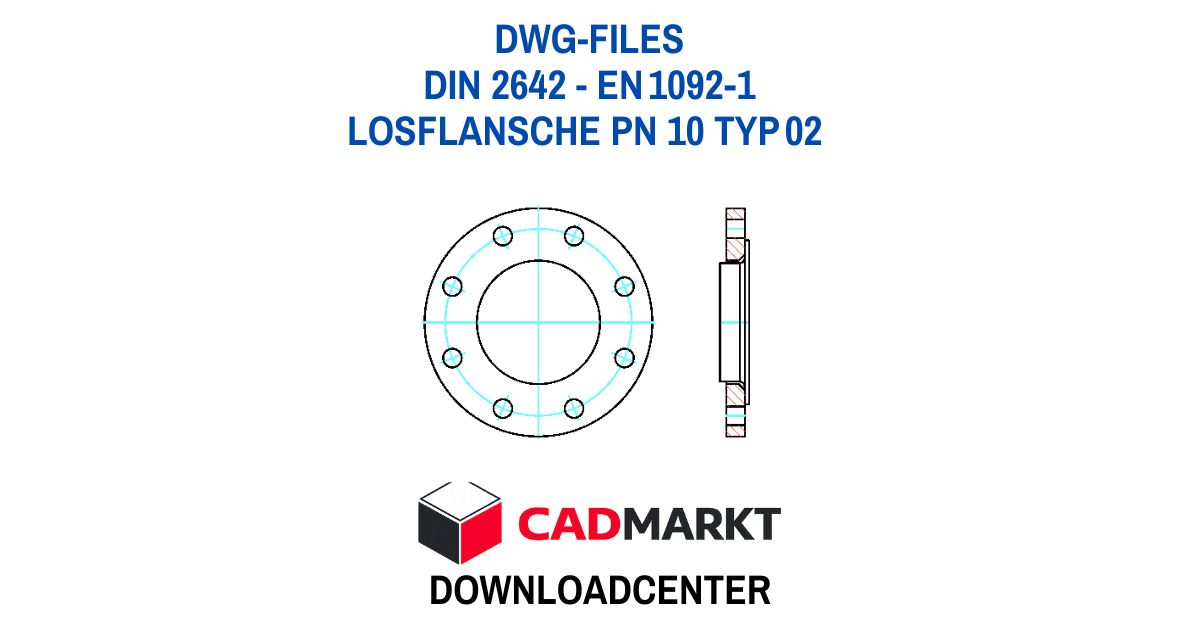

DIN 2642 - EN 1092‑1, Typ 02 Losflansche PN 10
Auf cad-markt.de stehen normgerechte DWG-Zeichnungen für Losflansche PN 10 nach DIN 2642 und DIN EN 1092-1 in allen gängigen Nennweiten zum Download bereit. Die CAD-Dateien sind sofort einsetzbar in AutoCAD und kompatiblen Programmen – ideal für Konstrukteure und Planer im Rohrleitungs- und Anlagenbau.
Anzeige:
Was ist der Unterschied zwischen einem Vorschweissflansch und einem Losflansch?
- Konstruktion: Er besitzt einen konischen Ansatz (Hals), der per Stumpfnaht an das Rohr geschweißt wird.
- Vorteil: Er bietet eine extrem hohe Festigkeit und ist für hohe Drücke (bis PN 400), Temperaturen und mechanische Belastungen ausgelegt.
- Nachteil: Da er fest verschweißt ist, muss die Ausrichtung der Schraubenlöcher beim Schweißen exakt stimmen; nachträgliches Drehen ist nicht möglich.
- Konstruktion: Nur das Anschlussteil wird fest mit dem Rohr verschweißt. Der Flanschring selbst sitzt locker dahinter und wird durch den Bund auf dem Rohr gehalten.
- Vorteil: Der größte Vorteil ist die Flexibilität bei der Montage. Da der Flanschring frei drehbar ist, lassen sich die Schraubenlöcher mühelos zum Gegenflansch ausrichten. Zudem können für den Flanschring günstigere Materialien (z. B. verzinkter Stahl) verwendet werden, während nur der Bund aus hochwertigem Edelstahl bestehen muss.
- Nachteil: Losflansche sind konstruktionsbedingt meist auf niedrigere Druckstufen begrenzt (oft nur bis PN 40) und weniger belastbar als massive Vorschweißflansche.
| Merkmal | Vorschweißflansch | Losflansch |
|---|---|---|
| Befestigung | Direkt am Rohr verschweißt (Hals). | Flanschring frei drehbar auf Bund |
| Druckstufe | Sehr hoch (bis PN 100+) | Meist niedrig bis mittel (PN 6–40) |
| Montage | Erfordert exakte Ausrichtung | Sehr einfach durch Drehbarkeit |
| Einsatzgebiet. | Kritische Anlagen (Dampf, Gas) | Häufiger in Wasser/Abwasser-Systemen |
Lieferumfang der DWG-Downloads auf cad-markt.de
Die CAD-Dateien auf cad-markt.de enthalten DIN 2642 - EN 1092‑1, Typ 02 Losflansche PN 10
in folgenden Nennweiten (DN):
DN 25 – DN 300
Jede DWG-Datei beinhaltet:
- Vorderansicht und Seitenansicht (2D)
- Bemaßung nach Norm
- Bohrbild mit Lochkreis und Schraubenanzahl
- Beschriftung mit Norm-Bezeichnung
Dateiformat: AutoCAD DWG (kompatibel ab AutoCAD 2010, auch nutzbar in BricsCAD, ZWCAD, LibreCAD u. a.)
Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG
DWG-Download für AutoCAD und Konstruktionssoftware
- Sofort einsetzbar: Optimiert für AutoCAD und alle DWG-kompatiblen CAD-Systeme.
- Normgetreu: Exakte Einhaltung der Maße nach DIN 2576 und DIN EN 1092-1.
- Zeitersparnis: Reduzierung von Fehlern durch Verwendung geprüfter Standardbauteile.
Folgende Größen stehen zur Verfügung: DN 25 bis DN 300
Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung per Paypal über die Seite KO-FI.
📦 CAD Download 1,55 Euro Spende ...
FAQ: Welche Zahlungsmethoden unterstützt Ko‑fi?
Ko‑fi ermöglicht Zahlungen über PayPal, Stripe‑Kredit‑ und Debitkarten, Apple Pay, Google Pay sowie einige lokale Stripe‑Zahlarten.
Die Flansche sind außerdem auch im Paket Flansche und im Gesamtpaket Anlagenbau enthalten.
