DIN 580 Ringschrauben - DWG Download (AutoCAD Block)

 Anzeige:



Ringschraube als Lastaufnahme

Die zulässige Traglast hängt extrem vom Gewindedurchmesser und der Belastungsrichtung ab:

• M8: Bis zu 140 kg bei axialem Zug
• M12: Bis zu 340 kg bei axialem Zug
• M20: Bis zu 1.200 kg bei axialem Zug



Darstellung

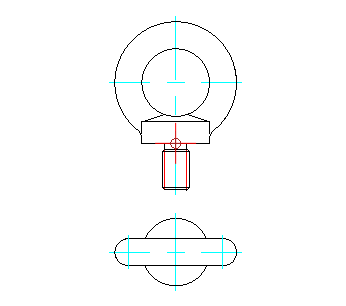

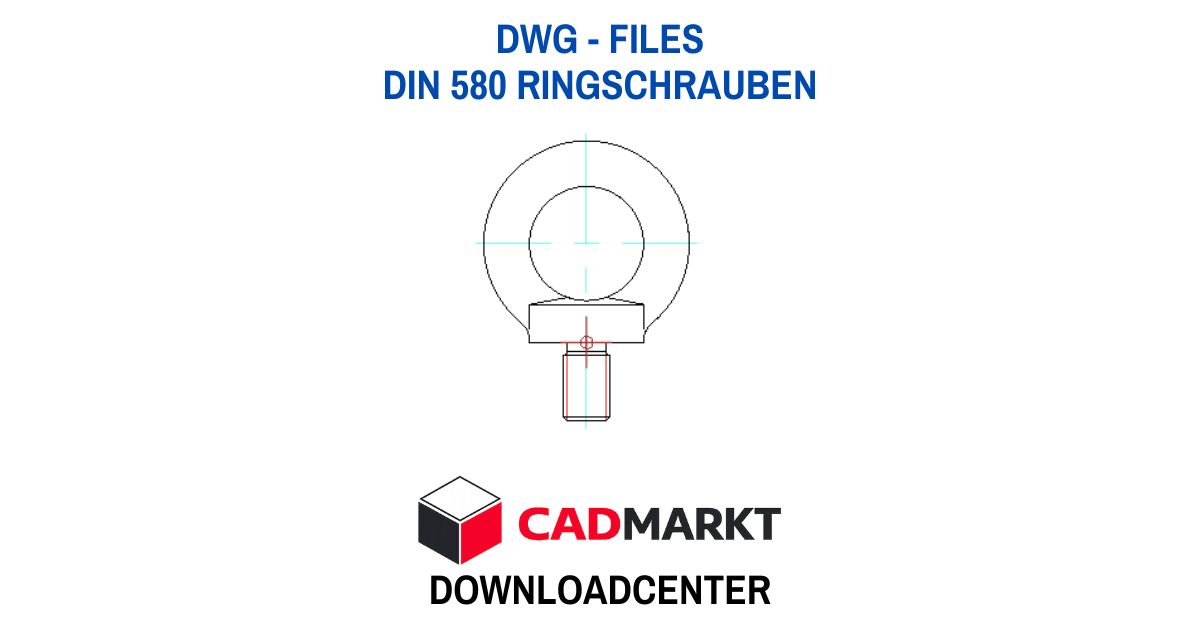

Ringschraube als DWG-Block in Seitenansicht und Draufsicht



Download der DWG-Files:

Die Ringschrauben nach DIN 580 sind als 2D-Blöcke im Downloadpaket enthalten.

Größen M8 bis M36

Einzelner Download

Diese Datei steht für eine kleine Spende zum direkten Download bereit.

Bezahlung und Download über die Seite KO-FI.

📦 CAD Download 1,55 Euro Spende ...

Downloadpaket Schrauben

Diese Dateien stehen für eine kleine Spende zum direkten Download bereit.

PAKETINHALT:

- DIN 316 - Flügelschrauben

- DIN 7991 EN ISO 10642 Senkschrauben mit Innensechskant

- DIN 931 ISO 4014 Sechskantschrauben

- DIN 912 ISO 4762 Zylinderkopfschraube

- DIN 580 - Ringschrauben

- DIN 84 - ISO 1207 Zylinderkopfschrauben mit Schlitz

Bezahlung und Download über die Seite KO-FI.com

📦 CAD Download 2,50 Euro Spende ...

Diese Datei ist außerdem im Paket Schrauben Muttern Stifte Bolzen enthalten.
