DIN 931 ISO 4014 Sechskantschrauben - DWG Download (AutoCAD Block)
Die Einsatzgebiete der Sechskantschrauben nach DIN 931 ISO 4014 sind in der Industrie sehr vielseitig.
Das Angebot hier im CADMARKT umfasst die Größen M5 bis M36 in Seitenansicht und Draufsicht.
Anzeige:
Einsatz von Sechskantschrauben
Im Prinzip sind Sechskantschrauben die am häufigsten verwendeten Schrauben. Sie werden in allen Industriezweigen verwendet.
Typische Einsatzbereiche
-
Maschinenbau
-
Anlagen- und Elektrotechnik
-
Werkzeuge & Spanntechnik
-
Automobil- und Nutzfahrzeugbau
Angaben zur Schlüsselweite bei Sechskantschrauben:
Die Schlüsselweiten (SW) für Sechskantschrauben nach DIN 933 / DIN 931 / ISO 4014/4017 sind genormt.
| Gewindegröße | Schlüsselweite (SW) in mm |
|---|---|
| M5 | 8 |
| M6 | 10 |
| M8 | 13 |
| M10 | 17 |
| M12 | 19 |
| M14 | 22 |
| M16 | 24 |
| M18 | 27 |
| M20 | 30 |
| M22 | 32 |
| M24 | 36 |
| M27 | 41 |
| M30 | 46 |
| M33 | 50 |
| M36 | 55 |
Darstellung

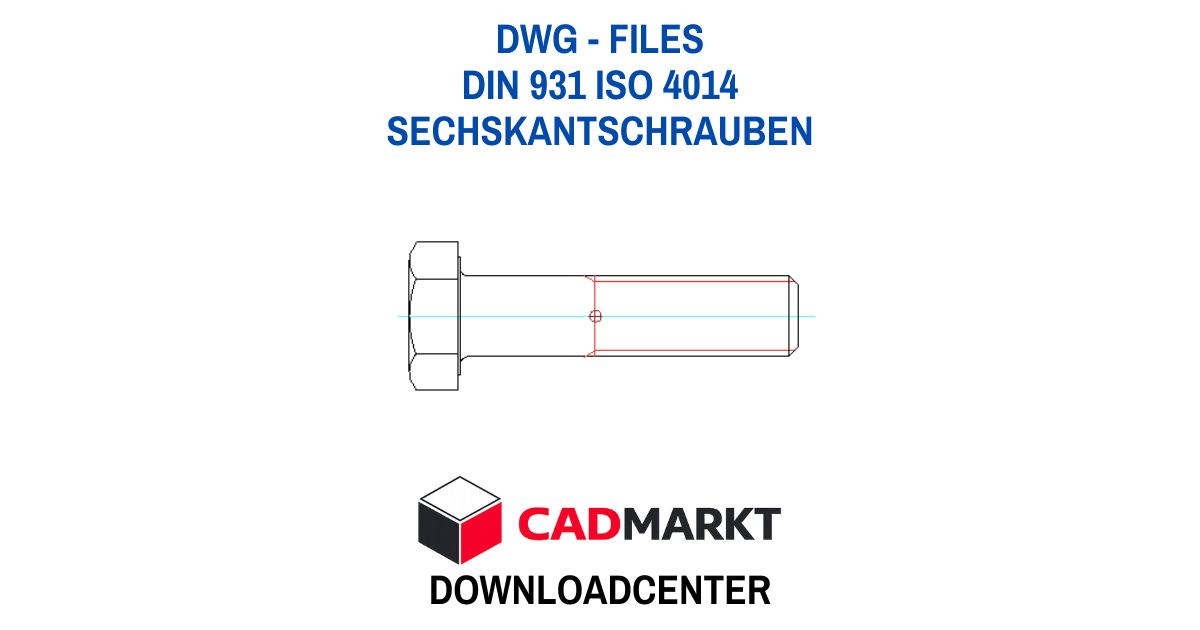

Sechskantschraube als DWG-Block in 2 Ansichten
Download der DWG-Files:
Die Sechskantschrauben nach DIN 931 ISO 4014 sind als 2D-Blöcke im Downloadpaket enthalten.
2D-Blöcke im Format dwg - 2 Ansichten - Größen M 5 bis M 36 (verschiedene Längen)
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung per Paypal über die Seite KO-FI.
📦 CAD Download 1,55 Euro Spende ...
Downloadpaket Schrauben
Diese Dateien stehen für eine kleine Spende zum direkten Download bereit.
PAKETINHALT:
- DIN 316 - Flügelschrauben
- DIN 7991 EN ISO 10642 Senkschrauben mit Innensechskant
- DIN 931 ISO 4014 Sechskantschrauben
- DIN 912 ISO 4762 Zylinderkopfschraube
- DIN 580 - Ringschrauben
- DIN 84 - ISO 1207 Zylinderkopfschrauben mit Schlitz
Bezahlung per Paypal über die Seite KO-FI.com
📦 CAD Download 2,50 Euro Spende ...
Diese Datei ist außerdem im Paket Schrauben Muttern Stifte Bolzen enthalten.
