DIN 7991 EN ISO 10642 Senkschrauben mit Innensechskant



Die Einsatzgebiete der Flügelschrauben nach DIN 316 sind da sinnvoll, wo eine schnelle, werkzeuglose Befestigung erforderlich ist. Sie eignen sich besonders für Verbindungen, die häufig gelöst und wieder festgezogen werden sollen.



Anzeige:



Einsatz von EN ISO 10642 Senkschrauben mit Innensechskant.

Einer der wichtigsten Gründe für den Einsatz von Senkschrauben mit Innensechskant ist eine eine bündige, glatte Oberfläche.

Dadurch das keine Schraubenköpfe hervorstehen ist es ideal für Konstruktionen, die sauber, sicher und optisch ordentlich sein müssen.



Größen und Downloads

Folgende Größen sind in dem Downloadpaket enthalten:

M3 bis M24 jeweils Seitenansicht und Draufsicht.



Download der DWG-Files:

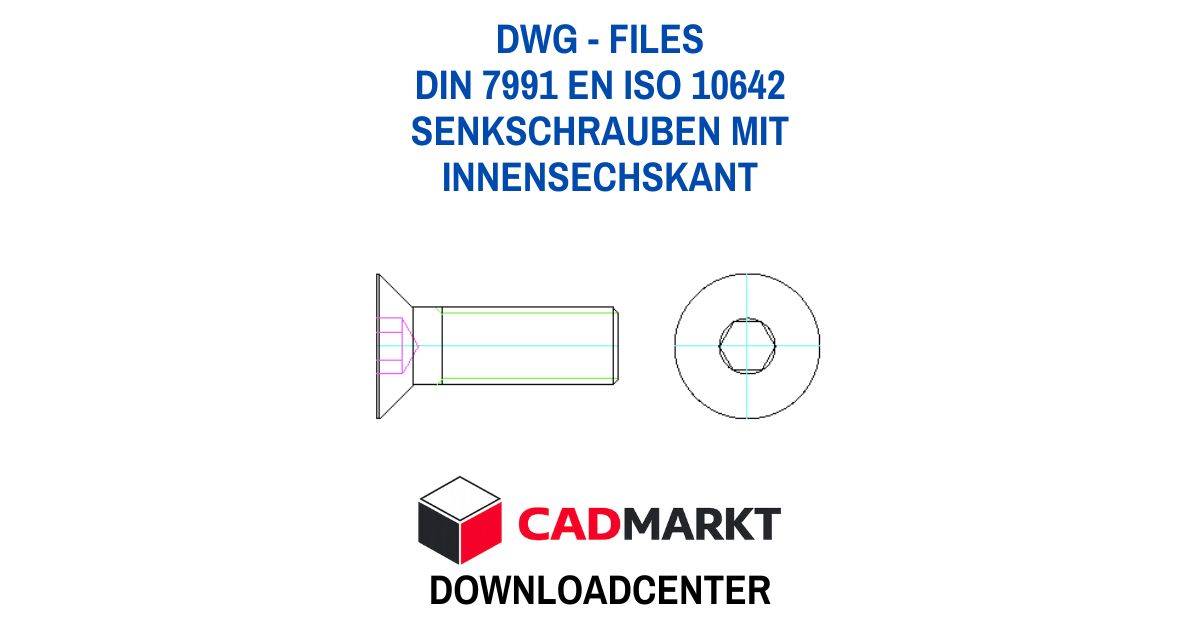

Die Senkschrauben mit Innensechskant nach DIN 7991 EN ISO 10642 sind als 2D-Blöcke im Downloadpaket enthalten.

2D-Blöcke im Format dwg - 2 Ansichten - Größen M3 bis M24

Einzelner Download

Diese Datei steht für eine kleine Spende zum direkten Download bereit.

Bezahlung und Download über die Seite KO-FI.

📦 CAD Download 1,55 Euro Spende ...

Downloadpaket Schrauben

Diese Dateien stehen für eine kleine Spende zum direkten Download bereit.

PAKETINHALT:

- DIN 316 - Flügelschrauben

- DIN 7991 EN ISO 10642 Senkschrauben mit Innensechskant

- DIN 931 ISO 4014 Sechskantschrauben

- DIN 912 ISO 4762 Zylinderkopfschraube

- DIN 580 - Ringschrauben

- DIN 84 - ISO 1207 Zylinderkopfschrauben mit Schlitz

Bezahlung und Download über die Seite KO-FI.com

📦 CAD Download 2,50 Euro Spende ...

Diese Datei ist außerdem im Paket Schrauben Muttern Stifte Bolzen enthalten.



Bestellung CAD-Daten:

FAQs:



Nach welcher Norm ist die Senkung für Senkschrauben nach EN ISO 10642 auszuführen?

Die Senkung für Senkschrauben nach EN ISO 10642 erfolgt nach den Maßen und Toleranzen, die direkt in EN ISO 10642 definiert sind.

Senkungswinkel: 90° damit Schraube und Senkung exakt zusammenpassen.



Wie sollte die Einschraubtiefe sein?

In Stahl mit ähnlicher Festigkeit wie die Schraube: Einschraubtiefe ≈ 1 × d

In weicheren Werkstoffen (Alu, Guss, Buntmetalle): Einschraubtiefe ≈ 1,5 × d bis 2 × d um ein Ausreißen des Gewindes zu vermeiden.

Bei hochbelasteten Verbindungen / sicherheitsrelevanten Teilen: eher konservativ auslegen (eher Richtung 1,5 d) und ggf. mit Einschraubversuchen oder FEM absichern.
