DIN 315 Flügelmuttern - DWG Download (AutoCAD Block)
Flügelmuttern nach DIN 315 sind spezialisierte Muttern, die das manuelle Festziehen und Lösen einer Schraubverbindung komplett ohne Werkzeug ermöglichen. Durch die beiden charakteristischen, seitlich abstehenden Flügel lässt sich die Mutter mühelos mit Daumen und Zeigefinger drehen. Sie kommen überall dort zum Einsatz, wo Verbindungen häufig gelöst, justiert oder im Alltag schnell demontiert werden müssen
Diese 2D-CAD-Blöcke von Flügelmuttern nach DIN 315 stehen im CAD-Markt als direkter Download bereit. Die technische Zeichnung bietet höchste Präzision für Ihre Planungen und enthält:
- 3 Detail-Ansichten: Seitenansicht, Frontansicht, Draufsicht
- Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
- Einsatzbereich: Ideal für Konstruktionen im Maschinenbau und Anlagenbau
Anzeige:
Einsatz von Flügelmuttern nach DIN 315
Typische Einsatzbereiche
- Maschinen- und Gerätebau: Für Gehäusedeckel, Wartungsklappen oder Filtergehäuse, die für Reinigung oder Servicearbeiten regelmäßig geöffnet werden müssen.
- Möbel- und Messebau: Beliebt bei temporären Konstruktionen, mobilen Verkaufsständen, Stativen oder klappbaren Tischen, die ohne Werkzeugkoffer auf- und abgebaut werden.
- Musikinstrumente: Typisches Beispiel sind Beckenständer (Drums) oder Notenstative, die Musiker flexibel und schnell in der Höhe oder Position anpassen.
- Fahrrad- und Freizeitbereich: Für werkzeuglose Verstellungen wie ältere Sattelklemmen, Fahrradträger oder Campingausrüstung.
Materialien:
- Stahl (verzinkt / blank): Der Klassiker aus Stahl (oft als gegossener Temperguss) bietet eine gute mechanische Festigkeit. Eine galvanische Verzinkung schützt die Mutter im Innenbereich effektiv vor Korrosion.
- Edelstahl (A2 / A4): Edelstahl-Flügelmuttern kommen im Außenbereich, im Schiffsbau, in der Lebensmittelindustrie oder im Chemiebereich zum Einsatz. Die Variante A4 ist zusätzlich beständig gegen Säuren und Salzwasser.
- Messing: Messing-Flügelmuttern sind optisch ansprechend (goldfarben), absolut rostfrei und funkenfrei. Sie werden gerne im Sanitärbereich, in der Elektrotechnik (gute Leitfähigkeit) oder im dekorativen Möbelbau genutzt.
- Kunststoff (z. B. Polyamid): Flügelmuttern aus Kunststoff sind extrem leicht, elektrisch isolierend und chemisch beständig. Sie eignen sich für geringe mechanische Belastungen und korrosive Umgebungen (z. B. im Labor oder Aquaristikbereich)

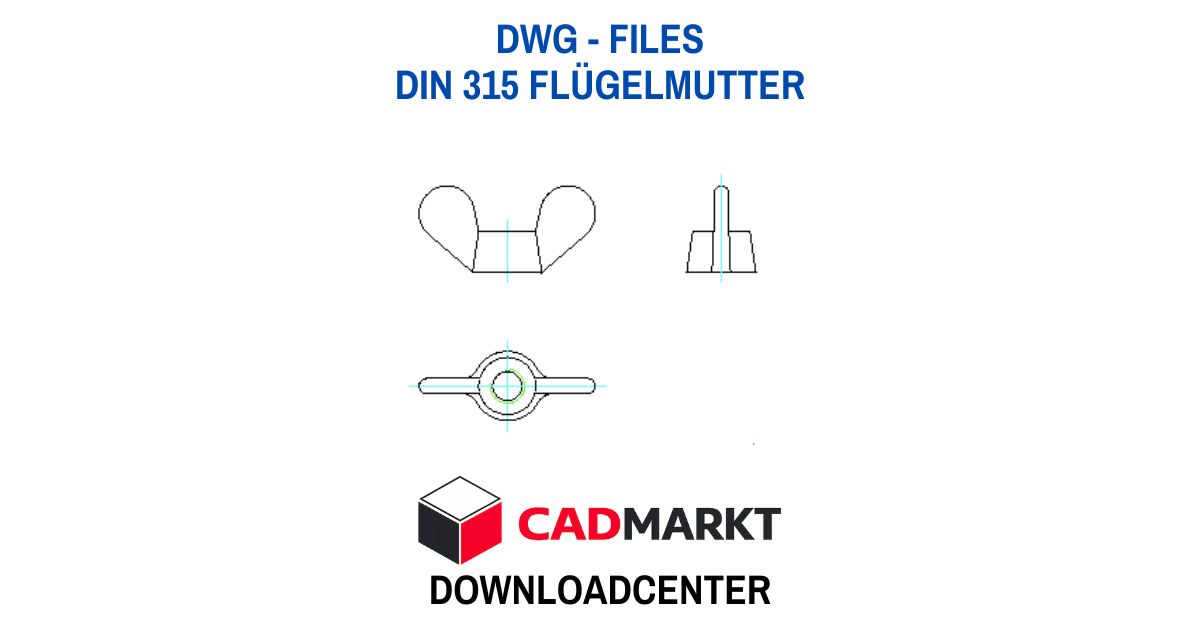

Bild Flügelmutter DIN 315 - 3 Ansichten
Download der DWG-Files:
Die Flügelmuttern DIN 315 sind als 2D-Blöcke in dem Downloadpaket enthalten.
2D-Blöcke im Format dwg - 3 Ansichten - Größen M4 bis M324
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung und Download über die Seite KO-FI.
📦 CAD Download 1,55 Euro Spende ...
Downloadpaket Muttern
Diese Dateien stehen für eine kleine Spende zum direkten Download bereit.
PAKETINHALT:
- DIN 439 - ISO 8675 Skt.-Mutter flach
- DIN 315 Flügelmuttern - DIN 934
- ISO 4032 Skt.-Mutter
- DIN 1587 Sechskant-Hutmuttern hohe Form
- DIN 935 Kronenmuttern
- DIN 917 Sechskant-Hutmutter niedrige Form (2D-DWG + 3D-Modelle STEP)
Bezahlung und Download über die Seite KO-FI.com
📦 CAD Download 2,50 Euro Spende ...
Ko‑fi ermöglicht Zahlungen über PayPal, Stripe‑Kredit‑ und Debitkarten, Apple Pay, Google Pay sowie einige lokale Stripe‑Zahlarten.
Diese Datei ist außerdem im Paket Schrauben Muttern Stifte Bolzen enthalten.
