Fleischmann Profigleis Spurweite H0 (dwg)
Das Fleischmann Profigleis in H0 ist ein präzises, robustes und optisch realistisches Gleissystem für Gleichstrom‑Modellbahnen. Es bietet eine klare Gleisgeometrie, ein fein graviertes Schotterbett und eine große Auswahl an gebogenen, geraden und funktionalen Gleiselementen wie Entkupplungsgleisen und Anschlussklemmen.
Anzeige:
Gleispläne Modelleisenbahn Spur H0
Gezeichnet in mm. Mit Hilfe dieser Blöcke können Sie Ihre Gleispläne selbst entwickeln.
Es sind alle Fleischmann Profigleise enthalten.
Alle Blöcke sind zusätzlich bemaßt und mit den Artikelnummern bezeichnet..
Darstellung der DWG-Blöcke:

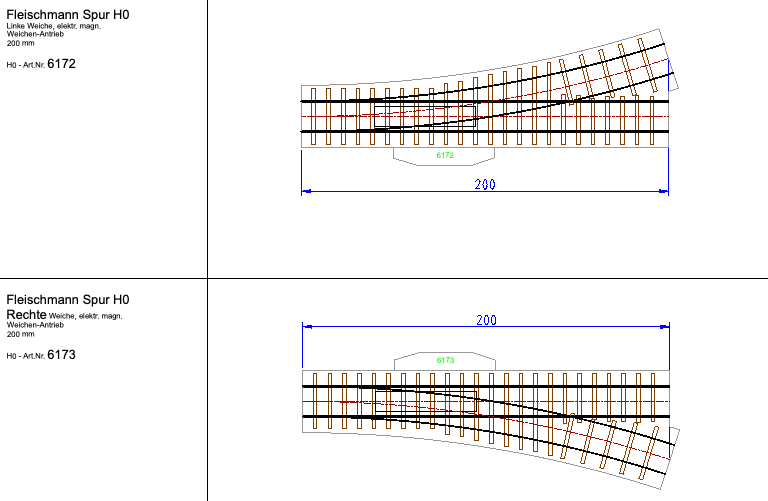

Weiche links Nr. 6172 + Weiche rechts Nr. 6173, Format DWG (AutoCAD)
Inhalt der Datei:
- 6101 - Gerades Gleis Länge 200 mm
- 6102 - Gerades Gleis Länge 105 mm
- 6103 - Gerades Gleis Länge 100 mm
- 6106 - Flexibles Gleis Länge 800 mm
- 6107 - Gerades Gleis Länge 10 mm
- 6110 - Ausgleichstück Länge 80-120 mm
- 6111 - Entkupplungsgleis Länge 100 mm
- 6112 - Entkupplungsgleis elektr. Länge 100 mm
- 6113 - Entkupplungsgleis mit Abdrücksignal Länge 100 mm
- 6114 - Entkupplungsgleis mech. Länge 100 mm
- 6116 - Prellbockgleis mech. Länge 100 mm
- 6120 - Gebogenes Gleis R1 = 356,5 mm 36°
- 6122 - Gebogenes Gleis R1 = 356,5 mm 18°
- 6125 - Gebogenes Gleis R2 = 420 mm 36°
- 6127 - Gebogenes Gleis R2 = 420 mm 18°
- 6131 - Gebogenes Gleis R3 = 483,5 mm 18°
- 6135 - Gebogenes Gleis R4 = 547 mm 18°
- 6138 - Gebogenes Gleis R = 647 mm 18°
- 6139 - Gebogenes Gleis R = 788 mm 7,5°
- 6170 - Weiche Links (Handbetr.) Länge 200 mm
- 6171 - Weiche Rechts (Handbetr.) Länge 200 mm
- 6172 - Weiche Links (elektr.) Länge 200 mm
- 6173 - Weiche Rechts (elektr.) Länge 200 mm
- 6174 - Linke Bogenweiche für Handbetrieb
- 6175 - Rechte Bogenweiche für Handbetrieb
- 6176 - Linke Bogenweiche (elektr.)
- 6177 - Rechte Bogenweiche (elektr.)
- 6157 - Dreiwegweiche für Handbetrieb
- 6158 - Dreiwegweiche (elektr.)
- 6178 - Linke Schnellfahrweiche für Handbetrieb
- 6179 - Rechte Schnellfahrweiche für Handbetrieb
- 6180 - Linke Schnellfahrweiche (elektr.)
- 6181 - Rechte Schnellfahrweiche (elektr.)
- 6160 - Kreuzung 36°
- 6162 - Kreuzung 18° linkskreuzend
- 6163 - Kreuzung 18° rechtskreuzend
- 6164 - Doppelkreuzungsweiche 18° linkskreuzend
- 6165 - Doppelkreuzungsweiche 18° rechtskreuzend
- 6166 - Doppelkreuzungsweiche 18° linkskreuzend (elektr.)
- 6167 - Doppelkreuzungsweiche 18° rechtskreuzend (elektr.)
Bestellung der DWG/DXF-FILES Modellbahnplanung:
( Bezahlung u.a. auch mit Paypal möglich ) Downloadpaket: |
FAQs:
In welchem Maßstab sind die Gleisblöcke gezeichnet?
Alle Blöcke sind im Maßstab 1:1 in Millimetern gezeichnet. Sie können den Maßstab in Ihrem CAD-Programm nach Bedarf anpassen.
Was ist der Unterschied zwischen DWG- und DXF-Format?
DWG ist das native Dateiformat von AutoCAD und bietet volle Funktionalität. DXF ist ein offenes Austauschformat, das von fast allen CAD-Programmen gelesen werden kann. Inhaltlich sind die Gleisblöcke identisch.
Wie erfolgt der Download nach dem Kauf?
Der Kauf und Download wird über das Portal Digistore24 abgewickelt. Nach der Zahlung (u.a. per PayPal möglich) erhalten Sie sofort Zugang zum Download.
