Zylinderkopfschraube nach DIN 912 und Innengewinde - DWG Download (AutoCAD Block)
Präzise CAD‑Zeichnung von Verschraubungen mit Zylinderkopfschraube nach DIN 912 und Innengewinde als Download für deine Konstruktion.
Die Verschraubungen sind als Schnitt verfügbar. Die Datei lässt sich direkt in AutoCAD, BricsCAD oder ähnliche CAD-Programme einfügen.
Diese Verschraubungen mit Zylinderkopfschraube nach DIN 912 und Innengewinde stehen im CAD-Markt als direkter Download bereit. Die technische Zeichnung bietet höchste Präzision für Ihre Konstruktion und enthält:
- Darstellung: im Original 1:1 als Schnitt
- Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
- Einsatzbereich: Ideal für Konstruktion im Maschinenbau, Stahlbau und Anlagenbau
Anzeige:
Verschraubungen
Die Verschraubungen bestehen aus folgenden Einzelteilen:
-
Zylinderkopfschraube nach DIN 912 und Innengewinde.
-
Gewindedarstellung - Innengewinde.
Bilder:

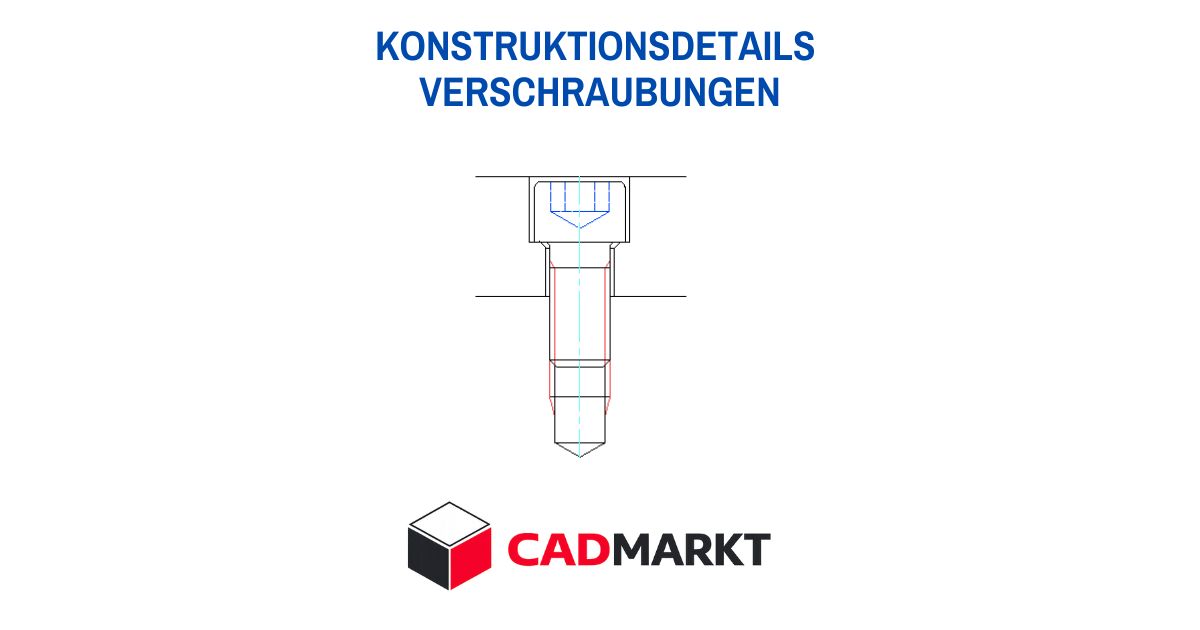

Bild: Schnittdarstellung
CAD-Daten zum Download
M5
M6
M8
M10
M12
M16
M20
M24
Einsatzgebiete in der Praxis
- Konstruktionen im Maschinenbau
- Stahlbauplanungen
- Planungen im Anlagenbau
- diverse Anwendungen in allen Bereichen der Industrie
Bestellung CAD-Daten:
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung entweder per Paypal, Kreditkarte, Debitkarte oder SEPA über die Seite Ko-fi.com .
📦 CAD Download 1,55 Euro Spende ...
Diese Datei ist außerdem im Paket Konstruktionsdetails enthalten.
