Sechskantschraube nach DIN 931 + Scheibe und Mutter - DWG Download (AutoCAD Block)
Präzise CAD‑Zeichnung von Verschraubungen mit Skt.-Schraube + U-Scheibe + Mutter als Download für deine Konstruktion.
Die Verschraubungen sind als Seitenansicht verfügbar. Die Datei lässt sich direkt in AutoCAD, BricsCAD oder ähnliche CAD-Programme einfügen.
Diese Verschraubungen mit Skt.-Schraube + U-Scheibe + Mutter stehen im CAD-Markt als direkter Download bereit. Die technische Zeichnung bietet höchste Präzision für Ihre Konstruktion und enthält:
- Darstellung: im Original 1:1 als Seitenansicht
- Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
- Einsatzbereich: Ideal für Konstruktion im Maschinenbau, Stahlbau und Anlagenbau
Anzeige:
Verschraubungen
Die Verschraubungen bestehen aus folgenden Einzelteilen:
-
Sechskantschraube nach DIN 931 ISO 4014.
-
Unterlegscheibe nach DIN 125 ISO 7089.
-
Sechskantmutter nach DIN 934 austauschbar mit ISO 4033, ISO 8673).
Bilder:

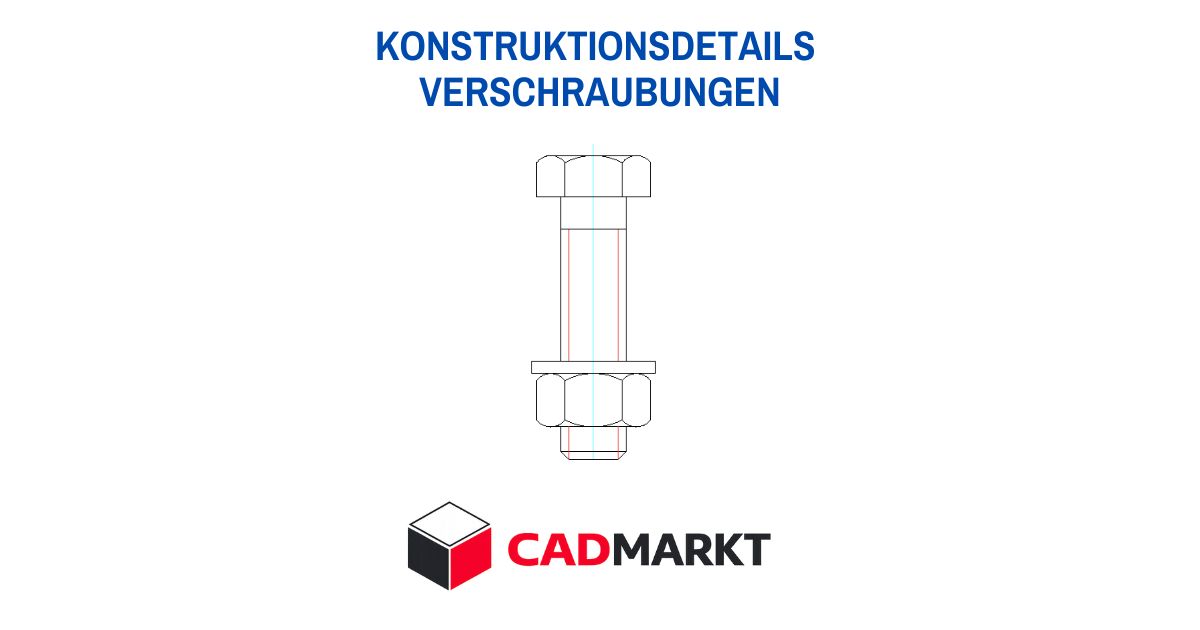

Bild: Schraubendarstellung
CAD-Daten zum Download
M5
M6
M8
M10
M12
M16
M20
M24
M30
M36
Einsatzgebiete in der Praxis
- Konstruktionen im Maschinenbau
- Stahlbauplanungen
- Planungen im Anlagenbau
- diverse Anwendungen in allen Bereichen der Industrie
Bestellung CAD-Daten:
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung entweder per Paypal, Kreditkarte, Debitkarte oder SEPA über die Seite Ko-fi.com .
📦 CAD Download 1,55 Euro Spende ...
Diese Datei ist außerdem im Paket Konstruktionsdetails enthalten.
