Form und Lagetoleranzen - DWG Download (AutoCAD Block)
Präzise CAD‑Symbole von Form und Lagetoleranzen als Download für deine Konstruktion.
Die Symbole sind als Details verfügbar. Die Datei lässt sich direkt in AutoCAD, BricsCAD oder ähnliche CAD-Programme einfügen.
Diese Symbole für Form und Lagetoleranzen stehen im CAD-Markt als direkter Download bereit. Die technische Zeichnung bietet höchste Präzision für Ihre Konstruktion und enthält:
- Symboldarstellung: im Original 1:1 mit Zusatzzeichen und Erklärungen
- Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
- Einsatzbereich: Ideal für Konstruktionen im Maschinenbau, Stahlbau und Anlagenbau
Anzeige:
Wichtigste Symbole für Formtoleranzen
-
Geradheit — Die Linie muss innerhalb eines definierten „Schlauchbereichs“ gerade liegen.
-
Ebenheit — Eine Fläche darf nur innerhalb eines flachen Toleranzbereichs variieren.
-
Rundheit — Jeder Querschnitt eines Kreises muss innerhalb zweier konzentrischer Kreise liegen.
-
Zylindrizität — Der gesamte Zylinder muss innerhalb zweier konzentrischer Zylinder liegen.
Wichtigste Symbole für Lagetoleranzen
-
Parallelität — Zwei Elemente müssen parallel zueinander liegen.
-
Rechtwinkligkeit — Ein Element muss im 90°‑Winkel zu einem Bezug liegen.
-
Neigung — Ein definierter Winkel zu einem Bezug muss eingehalten werden.
-
Position — Die Lage eines Punktes, Lochs oder Features muss innerhalb eines Toleranzbereichs liegen.
-
Konzentrizität — Mittelpunkte müssen deckungsgleich sein.
Ein Toleranzrahmen besteht aus:
-
Symbol (z. B. Parallelität)
-
Toleranzwert (z. B. 0,05 mm)
-
Bezug(e) (z. B. A, B, C)
Bilder:

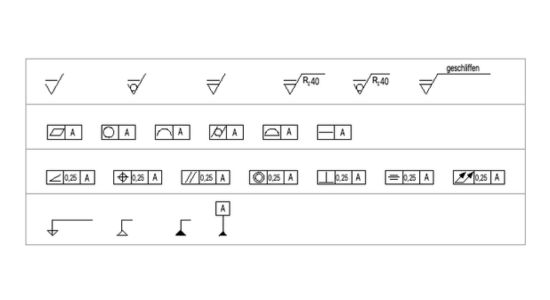

Bild: Symbole mit diversen Erklärungen und Ergänzungen
Einsatzgebiete in der Praxis
- Konstruktionen im Maschinenbau
- CAM
- Schulungszwecke & Präsentationen
Bestellung CAD-Daten:
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung entweder per Paypal, Kreditkarte, Debitkarte oder SEPA über die Seite Ko-fi.com .
📦 CAD Download 1,55 Euro Spende ...
Diese Datei ist außerdem im Paket Konstruktionsdetails enthalten.
