DIN EN ISO 21920 Oberflächenangaben - DWG Download (AutoCAD Block)
Präzise CAD‑Zeichnung von Oberflächenangaben nach DIN EN ISO 21920 als Download für deine Konstruktion.
Die Symbole sind als Details verfügbar. Die Datei lässt sich direkt in AutoCAD, BricsCAD oder ähnliche CAD-Programme einfügen.
Diese Symbole für Oberflächenangaben nach DIN EN ISO 21920 stehen im CAD-Markt als direkter Download bereit. Die technische Zeichnung bietet höchste Präzision für Ihre Konstruktion und enthält:
- Symboldarstellung: im Original 1:1 mit Zusatzzeichen und Erklärungen
- Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
- Einsatzbereich: Ideal für Konstruktionen im Maschinenbau, Stahlbau und Anlagenbau
Anzeige:
Oberflächenangaben
Das visuelle Hauptmerkmal (Der Symbolkopf)
- Alt (ISO 1302): Das Symbol ist oben offen oder hat eine einfache, dünne Fahnenlinie nach rechts.
- Neu (ISO 21920): Das Symbol hat oben immer einen durchgehenden, fetten Querstrich (ein langes, horizontales Dach über dem Dreieck). Dieser signalisiert sofort: „Achtung, hier gilt die neue Norm!“
Konkretes Beispiel: Eine geschliffene Oberfläche mit Ra 0,8 µm
1. Der alte Zeichnungseintrag (ISO 1302)
- Über dem Dreieck / auf der Fahne:
geschliffen - Direkt im Haken (oben links):
Ra 0,8 - Interpretation damals: Wenn nichts weiter dastand, galt automatisch die „16%-Regel“ (maximal 16% der Messwerte durften den Grenzwert überschreiten). Die Filter und Messstrecken waren in Hintergrundnormen versteckt.
2. Der neue Zeichnungseintrag (ISO 21920-1)
- Eintragtext auf der Linie:
Ra 0,8 max / geschliffen - Interpretation heute: Es wird explizit das Wort
max(Höchstwertregel) odertmc(Mittenwertregel) verlangt, da es keine impliziten Standardregeln mehr gibt. Zudem werden Messfilter (z.B. Nest-Filter) bei Bedarf direkt mit in die Kette geschrieben (z.B.Ra 0,8 max / ORC 0,8).
Die Unterschiede im direkten Vergleich
| Merkmal | Alte Welt (ISO 1302) | Neue Welt (ISO 21920) |
|---|---|---|
| Symbolform | Einfacher Haken mit/ohne Fahne | Haken mit obligatorischem Oberbalken |
| Grenzwerte | Ra 0,8 (Zahl reicht aus) |
Ra 0,8 max (Bedingung muss genannt werden) |
| Standard-Regel | 16%-Regel galt automatisch | Höchstwertregel (max) gilt automatisch |
| Anordnung | Werte standen verteilt (links, oben, unten) | Alle Angaben stehen in einer Zeile auf der Linie |
| Messfilter | Selten auf der Zeichnung spezifiziert | Werden als Code (z.B. ORC) direkt definiert |
Sammel-Angabe im Zeichnungskopf (Der "Rest"-Haken)
Auch die bekannte Angabe im oder am Schriftfeld für alle "übrigen" Oberflächen hat sich geändert:
- Alt: Ein Grundsymbol in Klammern
( ✓ )stand stellvertretend für alle Oberflächen, die nicht extra im Bauteil bemaßt waren. - Neu: In den Klammern muss jetzt das exakte Symbol mit dem neuen Oberbalken stehen
( ¯✓¯ ).
Bilder:

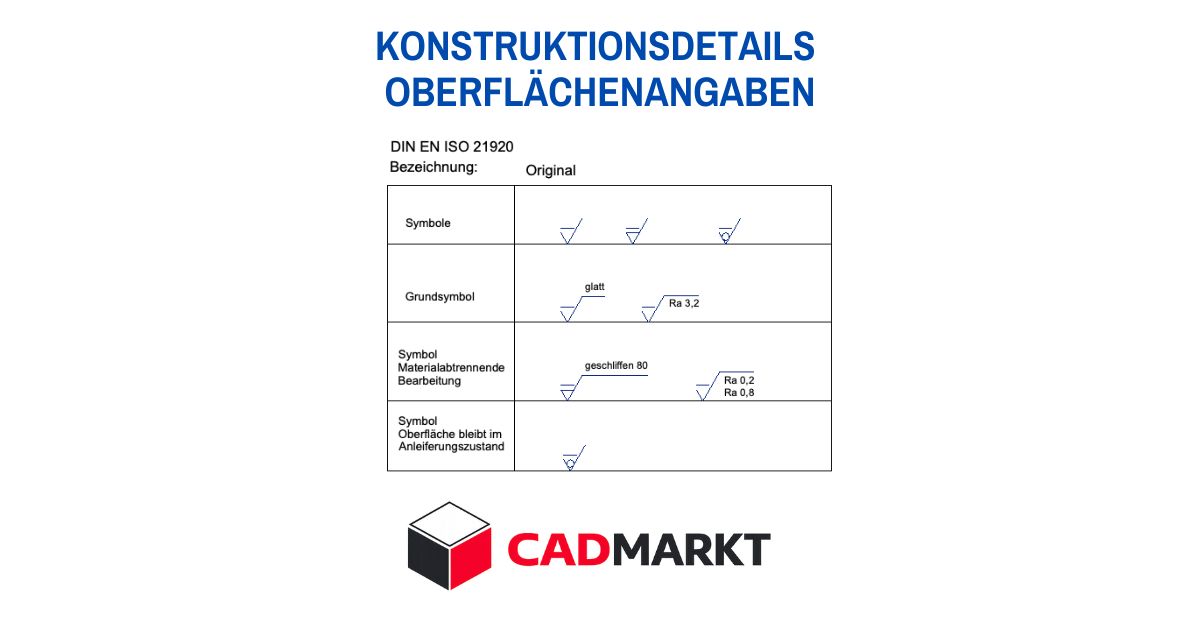

Bild: Symbole mit diversen Erklärungen und Ergänzungen
Einsatzgebiete in der Praxis
- Konstruktionen im Maschinenbau
- CAM
- Schulungszwecke & Präsentationen
Bestellung CAD-Daten:
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung entweder per Paypal, Kreditkarte, Debitkarte oder SEPA über die Seite Ko-fi.com .
📦 CAD Download 1,55 Euro Spende ...
Diese Datei ist außerdem im Paket Konstruktionsdetails enthalten.
