ANSI Flansche B16.5 300lbs

ANSI-Flansche nach ASME B16.5 (300 lbs) sind genormte Rohrverbindungen für druckbelastete Systeme im Anlagen- und Rohrleitungsbau. Die Norm definiert Maße, Bohrbilder und Druckklassen und ermöglicht eine sichere Verbindung von Rohren, Armaturen und Anlagenkomponenten. Die CAD-Modelle stehen als DWG-Dateien zur Verfügung und können direkt in technische Planungen integriert werden..



Anzeige:



📘 Was sind ANSI Flansche nach B16.5?

ANSI-Flansche sind standardisierte Verbindungselemente, die vor allem im Anlagenbau und in der Industrie eingesetzt werden.
Die Norm ASME B16.5 legt die genauen Abmessungen, Toleranzen und Ausführungen fest.

👉 Typische Merkmale:

• genormte Lochbilder
• definierte Druckklassen
• standardisierte Abmessungen

👉 Dadurch sind Flansche verschiedener Hersteller kompatibel.



📏 Was bedeutet B16.5 und 300 lbs?

Die Bezeichnung beschreibt die technische Norm und Druckklasse:

• ASME B16.5 → Norm für Rohrflansche und Flanschverbindungen
• 300 lbs → Druckklasse (Pressure Class)

👉 Bedeutung der Druckklasse:

• geeignet für höhere Druckbereiche
• abhängig von Temperatur und Material
• häufig eingesetzt in industriellen Anlagen

👉 Diese Angaben sind entscheidend für die Auswahl des richtigen Flansches.



📐 Unterschiede der Druckklassen bei ANSI-Flanschen

ANSI-Flansche werden in verschiedenen Druckklassen ausgeführt, die den zulässigen Betriebsdruck in Abhängigkeit von Material und Temperatur definieren. Die Angabe erfolgt in sogenannten „lbs“-Klassen (Pound Class).

Die wichtigsten Druckklassen im Überblick:

• 150 lbs → für niedrige bis mittlere Druckbereiche
• 300 lbs → für mittlere Druckbereiche und höhere Belastungen
• 600 lbs und höher → für hohe Druck- und Temperaturanforderungen

Die Druckklasse 300 lbs stellt einen häufig verwendeten Standard im Anlagenbau dar, da sie eine gute Balance zwischen Belastbarkeit und Wirtschaftlichkeit bietet.

👉 Typische Einsatzbereiche:

• industrielle Rohrleitungssysteme
• Energie- und Kraftwerksanlagen
• chemische und verfahrenstechnische Anlagen

👉 Wichtig:
Die tatsächliche Druckbelastbarkeit hängt zusätzlich von Faktoren wie Material, Temperatur und Medium ab.



---

⚙️ Einsatz im Anlagenbau

ANSI-Flansche der Klasse 300 lbs werden eingesetzt in:

• Rohrleitungssystemen
• chemischen Anlagen
• Energie- und Kraftwerksanlagen
• Maschinen- und Anlagenbau

👉 Sie ermöglichen eine lösbare und sichere Verbindung von Komponenten.



---

📥 CAD Download – ANSI Flansche B16.5 (300 lbs)

Die CAD-Dateien enthalten:

• verschiedene Nennweiten
• Seitenansicht und Draufsicht
• normgerechte Darstellung

Details:

• Format: DWG
• direkt nutzbar in CAD-Programmen
• skalierbar und anpassbar

👉 Ideal für:

• Konstrukteure
• Ingenieure
• Planer im Anlagenbau





Folgende Größen stehen zur Verfügung: 1/2" bis 16"

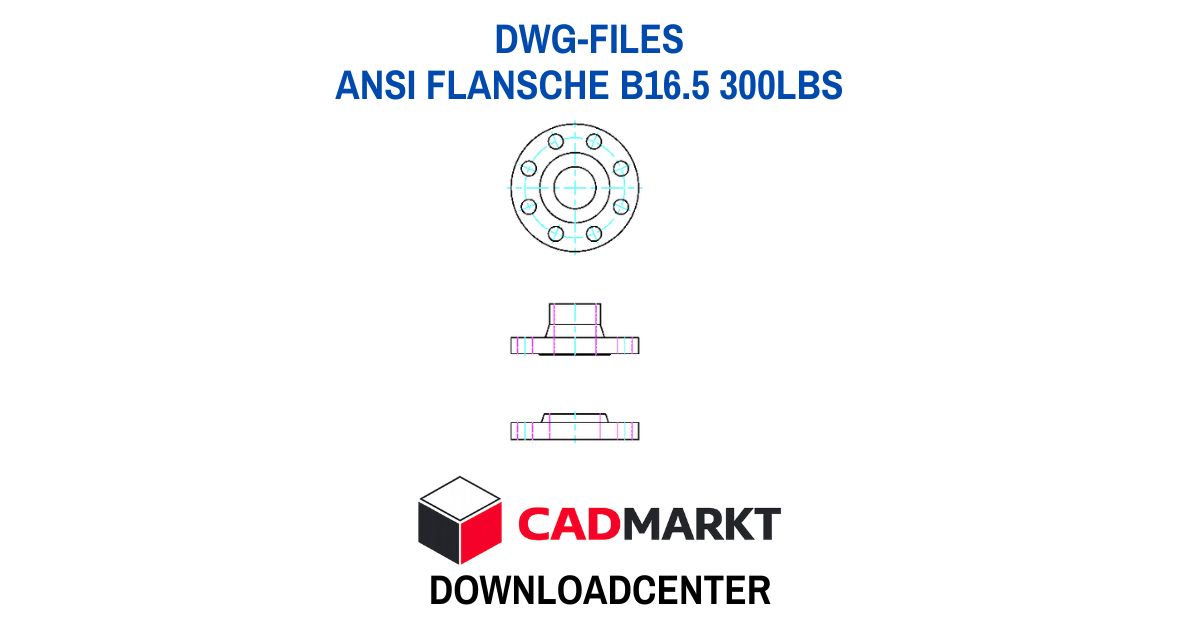

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG





🧠 Praxis-Tipp

Beim Einsatz von ANSI-Flanschen solltest du beachten:

• passende Druckklasse wählen (z. B. 150, 300, 600 lbs)
• Material und Temperatur berücksichtigen
• Norm und Abmessungen prüfen
• Flanschtyp (z. B. Vorschweißflansch, Blindflansch) richtig auswählen

👉 Eine falsche Auswahl kann zu Problemen im Betrieb führen.

---

❓ Häufige Fragen (FAQ)

Was ist ein ANSI Flansch B16.5?
Ein genormter Flansch nach ASME B16.5 für Rohrverbindungen im Anlagenbau.

---

Was bedeutet 300 lbs bei Flanschen?
Die Angabe beschreibt die Druckklasse und den zulässigen Betriebsdruckbereich.

---

In welchem Format sind die CAD-Dateien verfügbar?
Die Flansche stehen als DWG-Dateien zur Verfügung.



---
