DIN 917 Sechskant-Hutmutter - DWG Download (AutoCAD Block)
Hutmuttern schützen Gewinde und verhindern Verletzungen durch scharfkantige Schraubenenden. Die DIN 917 beinhaltet die niedrige Form. Sie wird bei beengten Platzverhältnissen eingesetzt.

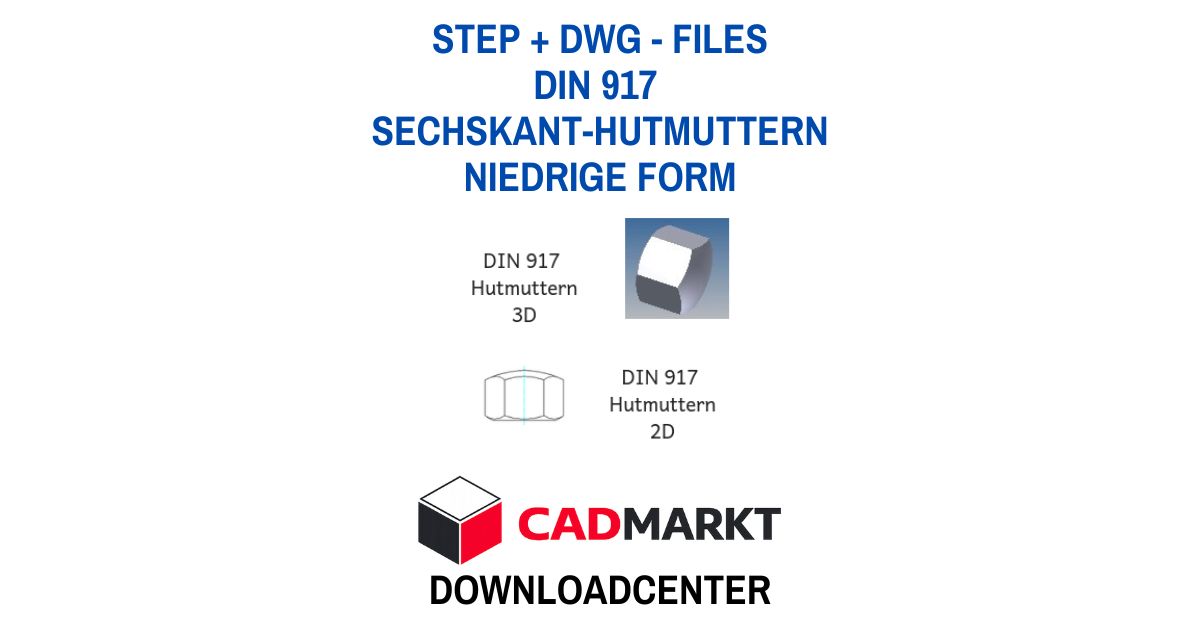

Diese 2D-CAD-Blöcke und 3D-Modelle von Hutmuttern nach DIN 917 stehen im CAD-Markt als direkter Download bereit. Die technische Zeichnung bietet höchste Präzision für Ihre Planungen und enthält:
- 2 Detail-Ansichten: Seitenansicht, Draufsicht
- Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
- 3D-Modelle: STEP - Files für alle gängigen 3D-Programme
Anzeige:
Einsatz von Hutmuttern nach DIN 917
Die Hutmuttern in niedriger Form werden vor allem da eingesetzt, wo die Einbauverhältnisse sehr beengt sind.
Im allgemeinen werden Hutmuttern als dekorative Abdeckung von überstehenden Gewinden, vor allem in der Möbelindustrie eingesetzt.
In der Industrie ist vor allem der Anlagenbau ein Einsatzgebiet für deren Anwendung. Hier werden die Gewinde zur Demontage vor Staub und aggressiven Flüssigkeiten geschützt.
Typische Einsatzbereiche
- Fahrrad- und Fahrzeugbau: Sicherung von Achsen und Schutzblechen.
- Spielplatzgeräte: Schutz von Kindern vor Schürfwunden an offenen Schrauben.
- Möbelbau: Dekorative Abdeckung von Verbindungen im sichtbaren Bereich.
- Anlagenbau: Kapselung von Gewinden gegen Staub und aggressive Flüssigkeiten.
Materialien:
- Edelstahl (A2/A4): Rostfrei, ideal für den Außenbereich und die Lebensmittelindustrie.
- Stahl (verzinkt): Wirtschaftlich, guter Basisschutz gegen Korrosion im Innenbereich.
- Messing: Funkenfrei, optisch edel (goldfarben) und sehr korrosionsbeständig.
- Kunststoff (Polyamid): Extrem leicht, elektrisch isolierend und chemisch beständig.
Download der DWG-Files + STEP-Files:
Die Hutmuttern nach DIN 917 sind als 2D-Block und als 3D-Modell in dem Downloadpaket enthalten.
Die 3D-Modelle sind im Format stp.
2D-Blöcke im Format dwg - 3 Ansichten M5 bis M36
3D-Modelle im Format STEP - M5 bis M36
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung und Download über die Seite KO-FI.
📦 CAD Download 1,55 Euro Spende ...
Downloadpaket Muttern
Diese Dateien stehen für eine kleine Spende zum direkten Download bereit.
PAKETINHALT:
- DIN 439 - ISO 8675 Skt.-Mutter flach
- DIN 315 Flügelmuttern - DIN 934
- ISO 4032 Skt.-Mutter
- DIN 1587 Sechskant-Hutmuttern hohe Form
- DIN 935 Kronenmuttern
- DIN 917 Sechskant-Hutmutter niedrige Form (2D-DWG + 3D-Modelle STEP)
Bezahlung und Download über die Seite KO-FI.com
📦 CAD Download 2,50 Euro Spende ...
Ko‑fi ermöglicht Zahlungen über PayPal, Stripe‑Kredit‑ und Debitkarten, Apple Pay, Google Pay sowie einige lokale Stripe‑Zahlarten.
Diese Datei ist außerdem im Paket Schrauben Muttern Stifte Bolzen enthalten.
