Schweißzeichen nach DIN EN ISO 2553 - DWG Download (AutoCAD Block)
Präzise CAD‑Zeichnung von Schweißzeichen nach DIN EN ISO 2553 als Download für deine Konstruktion.
Die Symbole sind als Details verfügbar. Die Datei lässt sich direkt in AutoCAD, BricsCAD oder ähnliche CAD-Programme einfügen.
Diese Schweißzeichen nach DIN EN ISO 2553 stehen im CAD-Markt als direkter Download bereit. Die technische Zeichnung bietet höchste Präzision für Ihre Konstruktion und enthält:
- Symboldarstellung: im Original 1:1 mit Zusatzzeichen und Erklärungen
- Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
- Einsatzbereich: Ideal für Konstruktionen im Maschinenbau, Stahlbau und Anlagenbau
Anzeige:
Schweisszeichen
Die Norm DIN EN ISO 2553 regelt die symbolische Darstellung von Schweiß- und Lötnähten in technischen Zeichnungen. Sie sorgt weltweit für eine eindeutige, sprachunabhängige Kommunikation zwischen Konstruktion und Fertigung.
Wichtige Grundelemente
-
Pfeillinie: Zeigt exakt auf die zu schweißende Stelle (Stoß oder Fuge).
-
Bezugslinie: Besteht aus einer durchgehenden Linie (für die Pfeilseite) und einer gestrichelten Identifizierungslinie (für die Gegenseite).
-
Grundsymbol: Ein grafisches Zeichen (z. B. ein Dreieck für eine Kehlnaht), das die Form der Schweißnaht definiert.
Bilder:

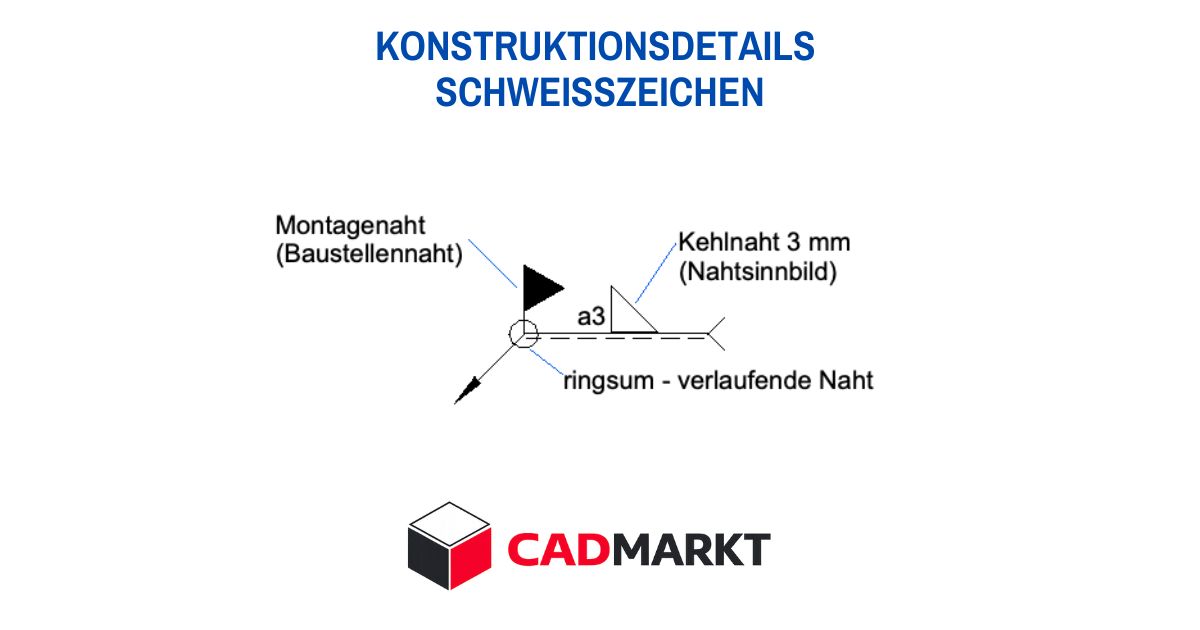

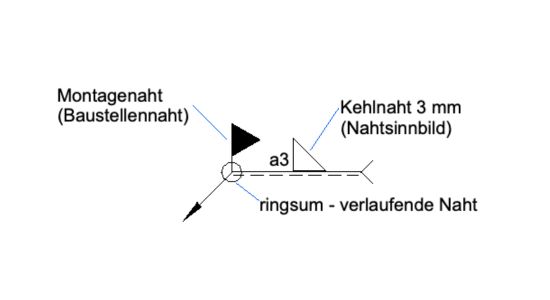

Bild: Symbol mit diversen Möglichkeiten der Platzierung von Ergänzungen
Einsatzgebiete in der Praxis
- Konstruktionen im Maschinenbau
- Stahlbau und Planungen im Anlagenbau
- Schulungszwecke & Präsentationen
Bestellung CAD-Daten:
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung entweder per Paypal, Kreditkarte, Debitkarte oder SEPA über die Seite Ko-fi.com .
📦 CAD Download 1,55 Euro Spende ...
Diese Datei ist außerdem im Paket Konstruktionsdetails enthalten.
|
Bestellung der DWG-FILES Konstruktionsdetails:
( Bezahlung u.a. auch mit Paypal möglich ) Downloadpaket: |
