R+I Symbole ( P&ID )- Apparate - CAD-Daten für die effiziente Planung
R+I-Symbole im Anlagen- und Rohrleitungsbau.
R+I Symbole (Rohrleitung- und Instrumentenfliesbild-Symbole, international auch als P&ID für Piping and Instrumentation Diagram bekannt) sind das funktionale Herzstück der Anlagenplanung. Sie dienen als standardisierte, grafische Kurzschrift, um komplexe verfahrenstechnische Prozesse, Apparate, Rohrleitungen und Mess- und Regeltechnik auf einen Blick verständlich und eindeutig darzustellen.
Anzeige:

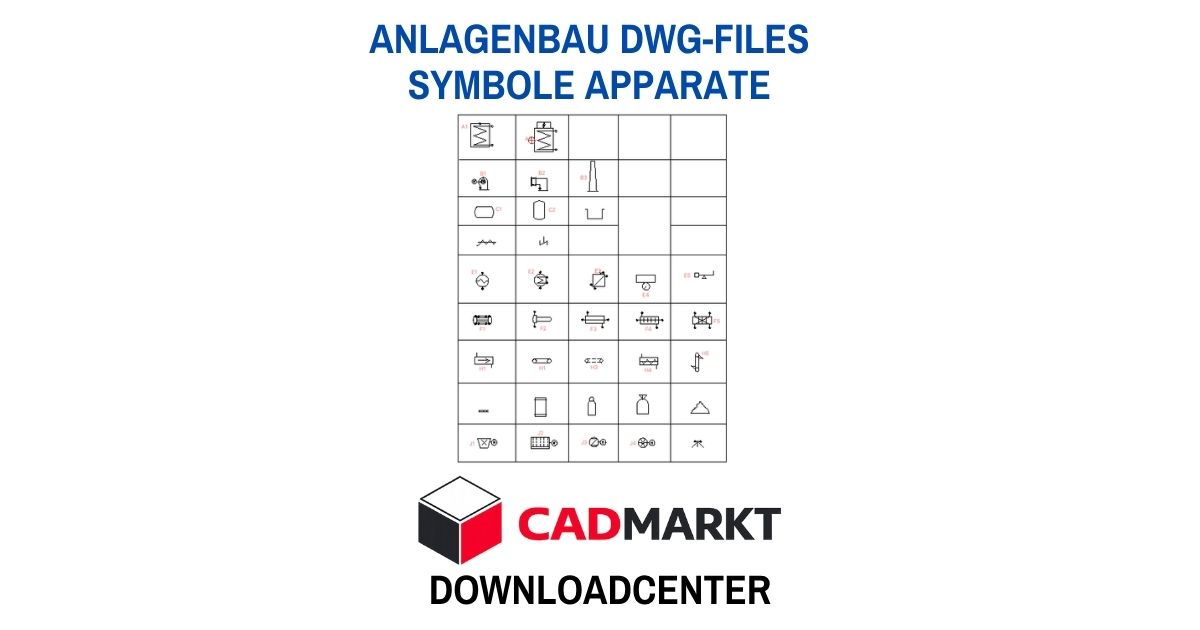

Downloads Symbole Apparate
- Behälter: Tanks, Reaktoren oder Kolonnen werden meist als einfache geometrische Formen (Zylinder mit gewölbten Böden) dargestellt.
- Wärmetauscher: Zwei ineinander verschlungene Linien oder Kreise symbolisieren den Wärmeübergang zwischen zwei Medien.
Die Apparate sind als Symbole gezeichnet und als Block mit einem Attribut abgespeichert. Die Attribute können in den meisten CAD-Programmen erweitert werden.
Bestellung der DWG-Files
Die R+I-Symbole sind außerdem auch im Gesamtpaket Anlagenbau enthalten.
Häufige Fragen (FAQ)
Was sind Attribute in AutoCAD?
Ein Attribut in AutoCAD ist eine Bezeichnung oder Variable, mit der Metadaten und Informationstexte fest mit einem Block verknüpft werden.
Jedes Mal, wenn Sie einen solchen Block in Ihre Zeichnung einfügen oder kopieren, können Sie die Werte individuell anpassen – beispielsweise per Doppelklick in einem übersichtlichen Dialogfenster. Ein Attribut in AutoCAD ist eine Bezeichnung oder Variable, mit der Metadaten und Informationstexte fest mit einem Block verknüpft werden. Im Gegensatz zu einfachem, statischem Text handelt es sich um intelligente und variable Textelemente. Jedes Mal, wenn Sie einen solchen Block in Ihre Zeichnung einfügen oder kopieren, können Sie die Werte individuell anpassen – beispielsweise per Doppelklick in einem übersichtlichen Dialogfenster.
Was muss bei der Erstellung von Schemas beachtet werden?
Bei der Erstellung von Schemas im Anlagenbau sollte immer eine Legende über dem Schriftfeld eingefügt werden. Da wird die Bedeutung der Symbole erklärt. Insbesondere bei Symbole die nicht nach Norm gezeichnet sind.
In welchem Normen sind bei R+I Schemas zu beachten?
DIN EN ISO 10628: Der weltweite Standard für die grafische Darstellung von Fließbildern für die verfahrenstechnische Industrie (Festlegung der Symbole für Apparate und Maschinen).
DIN EN 62424 / ISO 14617: Regeln für die Darstellung von Mess-, Steuer- und Regelungsfunktionen (MSR-Stellen) sowie die softwarebasierte Datenstruktur.
