Onshape Erstellung einer Zeichnung des Blechteiles

Video zur Zeichnungserstellung bei Onshape

Das einfache Blechteil, welches in dem vorigen Video als 3D-Modell erstellt wurde soll für die Fertigung eine Zeichnung erhalten. Es wird empfohlen sich das erste Video vorher kurz anzusehen. Es wird in dem 2. Video nun die Erstellung einer Zeichnung gezeigt. Dabei wird als erstes auf einige Einstellungen der Software eingegangen. Es ist zum Beispiel für Neueinsteiger nicht ganz einfach die Befehle zu finden.

Onshape Video

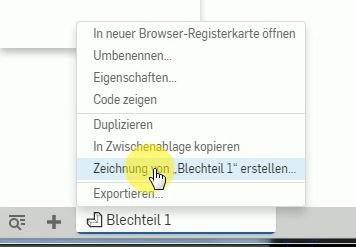

Wichtig hierbei ist die Benutzung der rechten Maustaste für Befehle die nicht in der oberen Menüleiste enthalten sind.

Im Video wird dies immer kurz kommentiert. Ziel ist es die verschiedenen Ansichten des Blechteiles zu erzeugen, diese Ansichten zu editieren und anschließend alles zu bemaßen.
