DIN 917 Skt.-Hutmutter niedrige Form
Anzeige:
Anwendungsbereiche und Materialien von Hutmuttern nach DIN 917
Die niedrige Form der Hutmutter eignet sich perfekt für besonders beengte Platzverhältnisse. Neben ihrer Funktion als dekorativer Abschluss von Gewindeenden – beispielsweise im Möbelbau – bieten Hutmuttern im industriellen Anlagenbau einen zuverlässigen Schutz vor Verschmutzung und aggressiven Medien, was die spätere Demontage erheblich erleichtert.
Hauptanwendungsgebiete:
-
Fahrzeug- & Fahrradbau: Zuverlässige Fixierung von Achsen und Schutzblechen.
-
Spielplatzgeräte: Effektiver Verletzungsschutz an freiliegenden Schraubverbindungen.
-
Möbelindustrie: Ästhetische Verkleidung sichtbarer Verbindungsstellen.
-
Anlagenbau: Kapselung von Gewinden gegen Staub und korrosive Flüssigkeiten.
Verfügbare Werkstoffe:
- Edelstahl (A2/A4): Korrosionsbeständig; optimal für Outdoor-Anwendungen und die Lebensmittelbranche.
- Stahl (galvanisch verzinkt): Wirtschaftliche Lösung mit gutem Basis-Korrosionsschutz für Innenräume.
- Messing: Funkenfrei, chemisch resistent und mit edler, goldfarbener Optik.
- Kunststoff (Polyamid): Ultraleicht, elektrisch isolierend und beständig gegen viele Chemikalien.

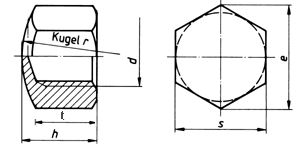

Zeichnung mit Maßtabelle
| d mm | h | t | s. | e min | r |
|---|---|---|---|---|---|
| M 4 | 5,5 | 4,4 | 7 | 7,74 | 8 |
| M 5 | 7 | 5,2 | 8 | 11,05 | 10 |
| M 6 | 9 | 7 | 10 | 11,05 | 12 |
| M8 | 12 | 9,5 | 13 | 14,38 | 15 |
| M10 | 14 | 11 | 17 | 18,9 | 20 |
| M12 | 16 | 13,5 | 19 | 21,1 | 25 |
| M14 | 18 | 15 | 22 | 24,49 | 28 |
| M16 | 20 | 17 | 24 | 26,75 | 28 |
| M20 | 25 | 21 | 30 | 33,53 | 35 |
| M24 | 30 | 24 | 36 | 39,98 | 40 |
