DIN 551 / ISO 4766 Gewindestifte mit Kegelkuppe, mit Schlitz
Anzeige:
Gewindestift mit Schlitz und Kegelkuppe – ISO 4766
Der Gewindestift nach ISO 4766 (ehemals DIN 417) ist mit einer abgeflachten Kegelkuppe ausgestattet. Diese schont die Wellenoberfläche, da sie eine größere Kontaktfläche als eine Vollkegelkuppe bietet. Er eignet sich optimal zur Befestigung von Naben, Ringen und Hebeln – besonders dann, wenn Bauteile häufiger gelöst und materialschonend wieder festgezogen werden müssen. Der Antrieb erfolgt einfach über einen klassischen Schlitz.
Handelsübliche Größen:
| D | M 1,4 | M 1,6 | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 |
| n | 0,2 | 0,25 | 0,25 | 0,4 | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
| t | 0,48 | 0,56 | 0,64 | 0,72 | 0,8 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 |
| d t | 0,7 | 0,8 | 1 | 1,5 | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 |
Downloads:
Im Downloadcenter vom CAD-markt als 2D-DWG-File:

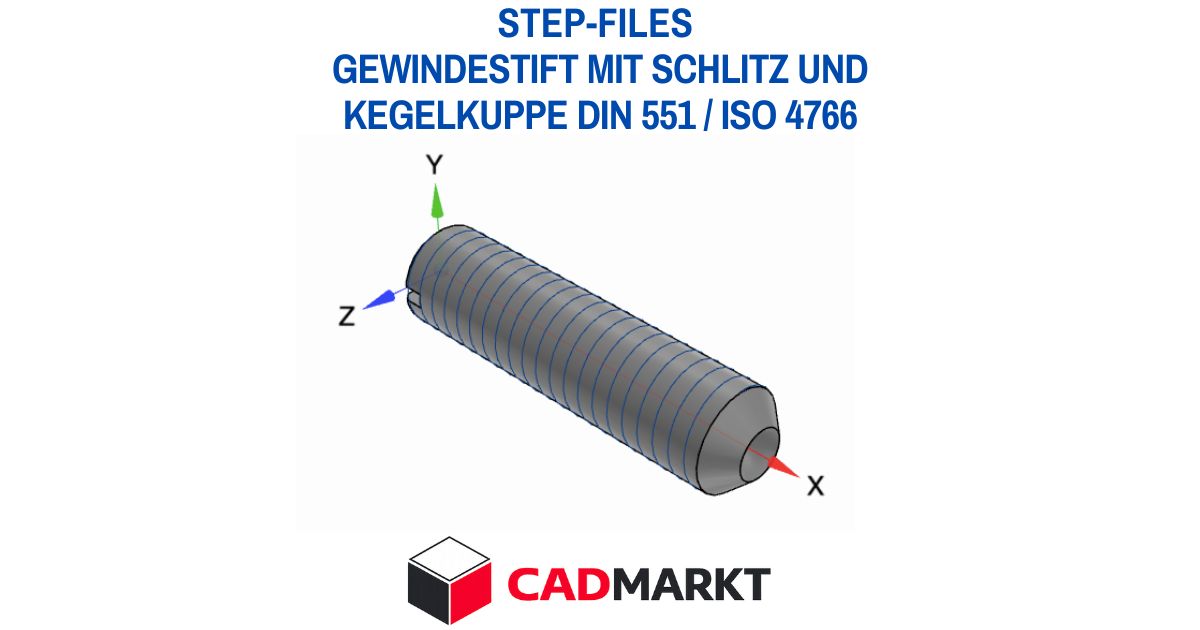

Als 3D-Modell in verschiedenen CAD-Formaten:
