R+I-Symbole für die Planung im Anlagenbau

Hauptkategorien der R+I Symbole

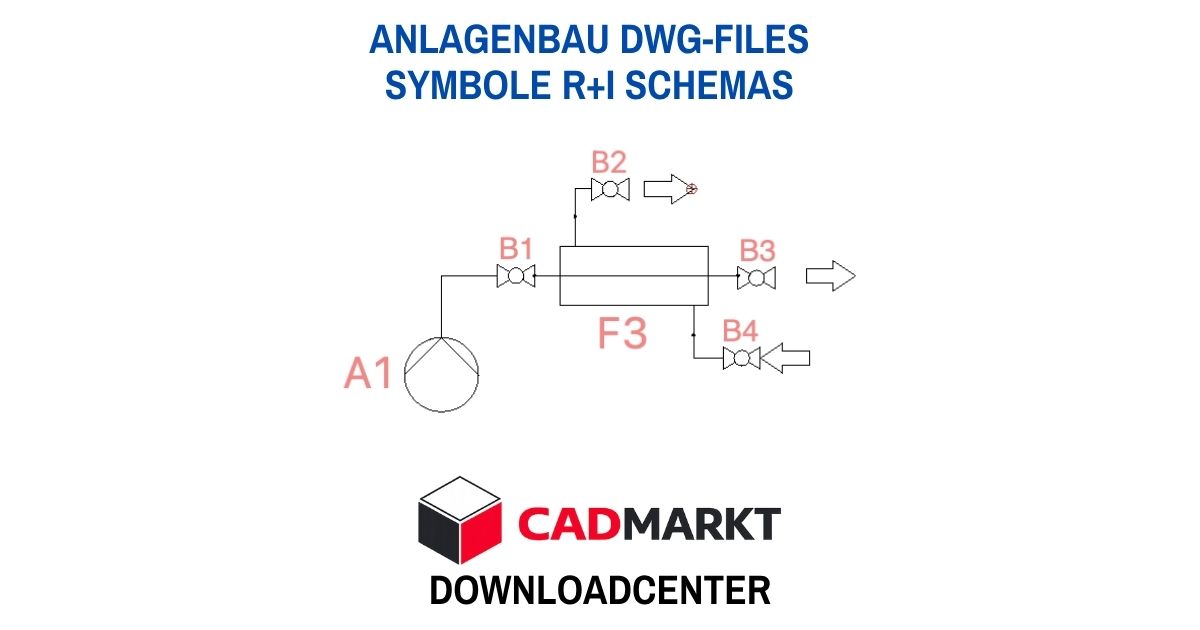

Ein R+I Fließbild setzt sich im Wesentlichen aus vier Symbolgruppen zusammen:

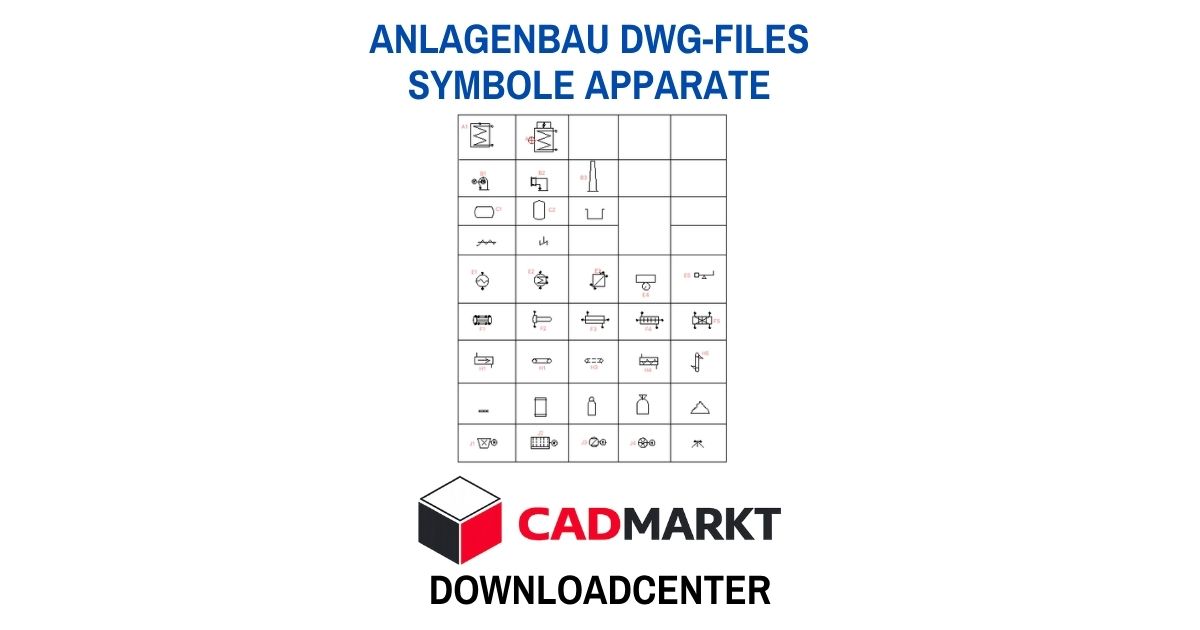

Apparate, Maschinen und Behälter

Diese Symbole skizzieren die äußere Form oder die Funktion der mechanischen Ausrüstung.

• Behälter: Tanks, Reaktoren oder Kolonnen werden meist als einfache geometrische Formen (Zylinder mit gewölbten Böden) dargestellt.

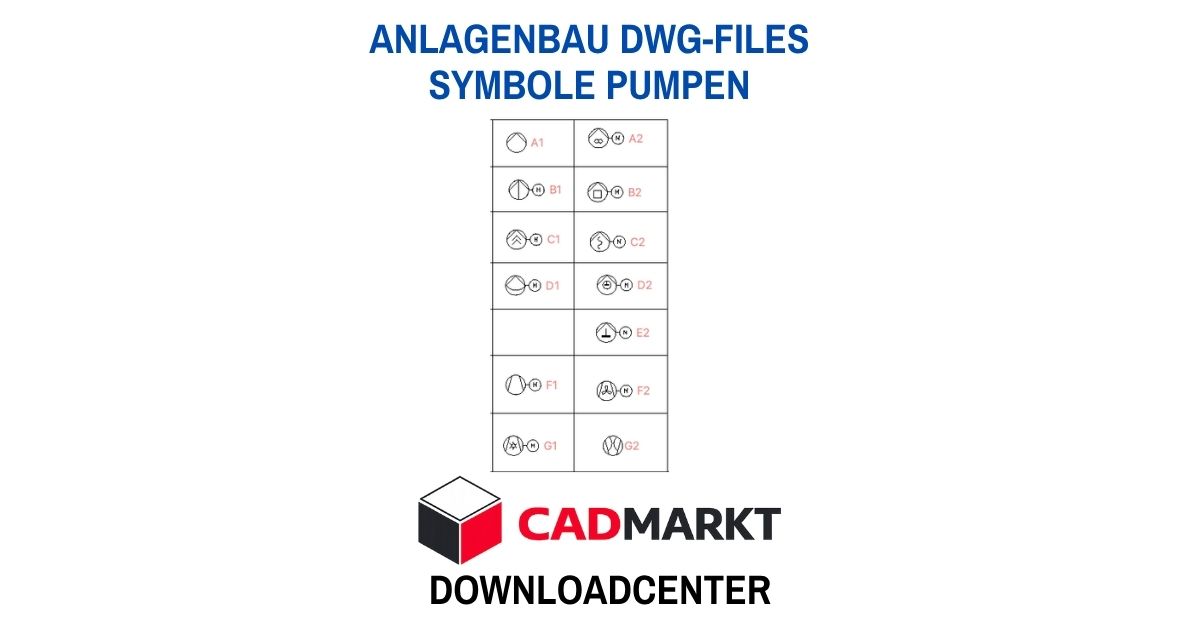

• Pumpen & Kompressoren: Ein Kreis mit einem Dreieck darin signalisiert eine Pumpe (die Spitze des Dreiecks zeigt die Fließrichtung).
• Wärmetauscher: Zwei ineinander verschlungene Linien oder Kreise symbolisieren den Wärmeübergang zwischen zwei Medien.

Rohrleitungen und Leitungswege

Linien verbinden die Apparate und zeigen, wie die Stoffströme fließen.

• Hauptleitungen: Werden als durchgezogene, dicke Linien gezeichnet.
• Pfeile: Direkt auf den Linien zeigen sie die Fließrichtung des Mediums an.

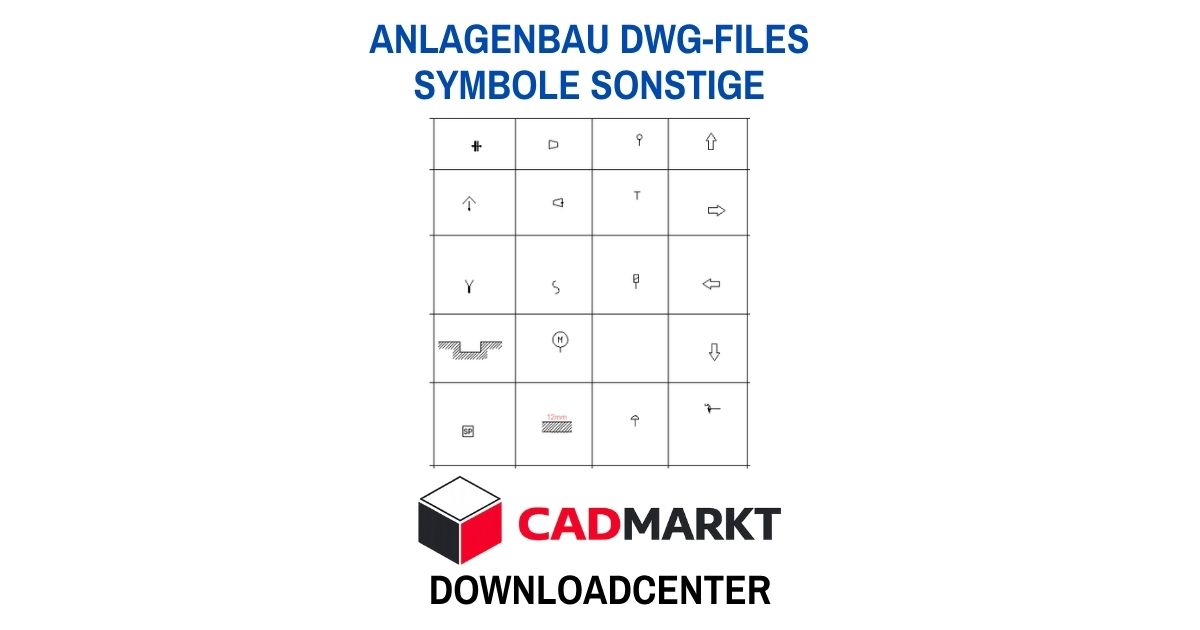

• Grenzstellen: Symbole für Flansche, Schweißnähte oder Reduzierungen markieren den Übergang von Rohrabschnitten.

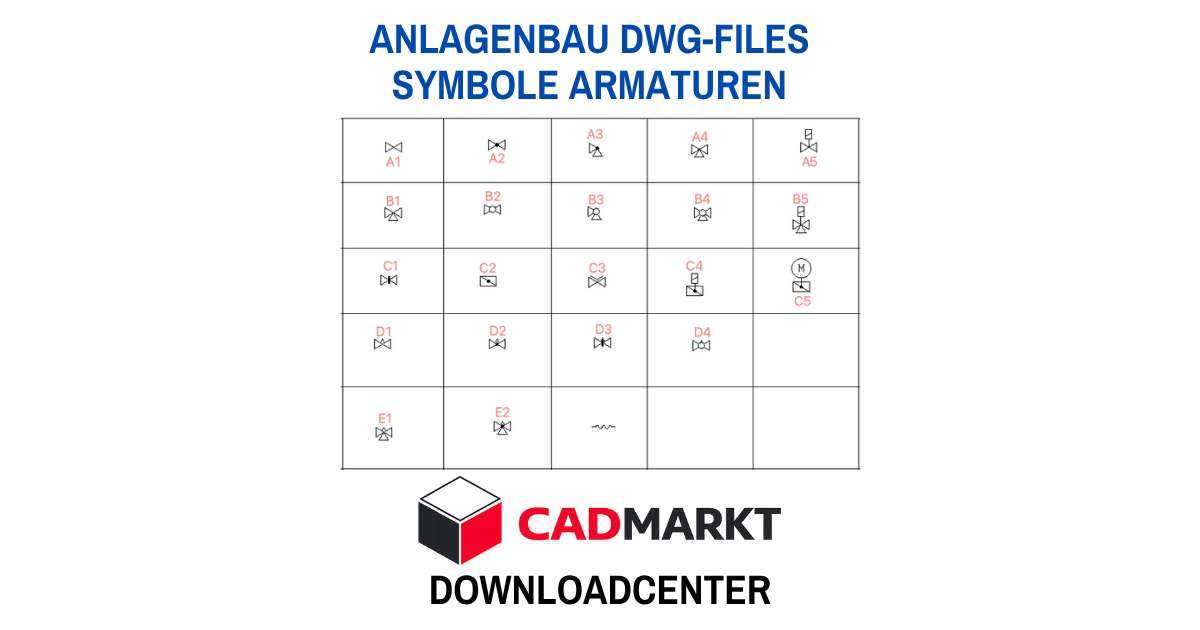

Armaturen und Ventile

Sie steuern, blockieren oder regeln den Durchfluss in den Rohrleitungen.

• Absperrventil: Zwei sich an den Spitzen berührende Dreiecke (wie eine Sanduhr).
• Kugelhahn: Zwei Dreiecke mit einem Kreis in der Mitte.
• Rückschlagventil: Ein kleiner Kreis mit einer schrägen Linie, die den Rückfluss blockiert.
• Regelventil: Das Grundsymbol des Ventils, erweitert um einen Antrieb (z. B. einen Halbkreis für einen pneumatischen Membranantrieb).

4. MSR-Stellen (Mess-, Steuer- und Regeltechnik)

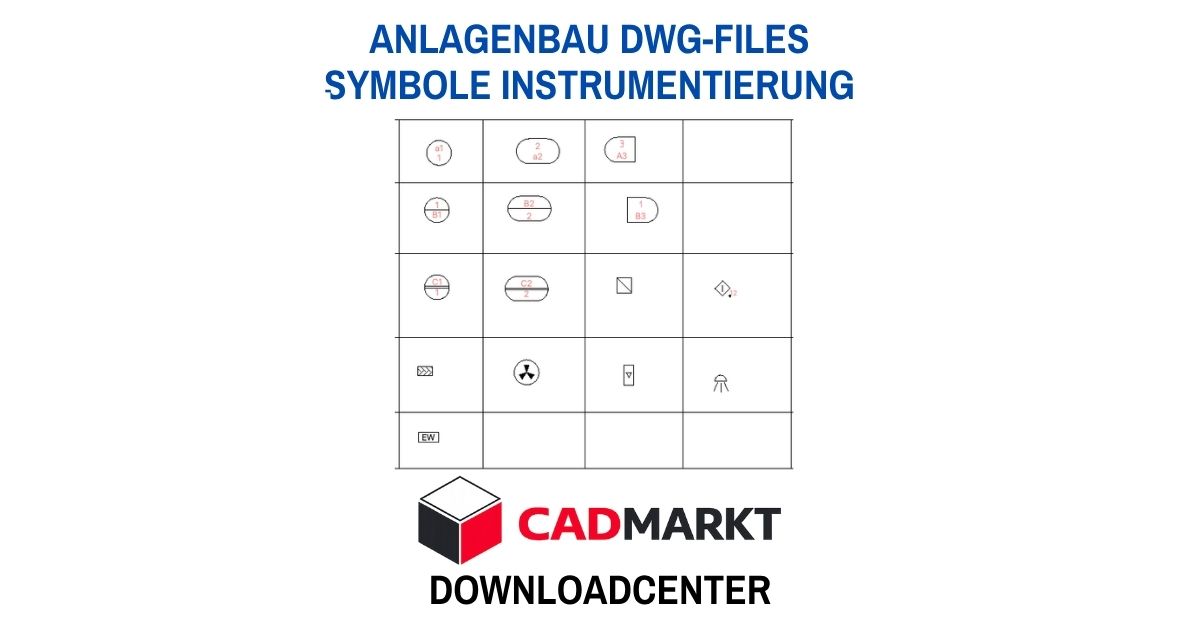

MSR-Symbole (auch "Kreise" oder "Bubbles" genannt) zeigen, wo gemessen, überwacht oder geregelt wird. Ein Kreis mit einem Buchstaben-Code verrät die Funktion:

• Der Kreis: Ein einfacher Kreis bedeutet ein Feldgerät (direkt an der Anlage). Ein Kreis mit einer horizontalen Linie in der Mitte bedeutet, dass der Wert in der zentralen Messwarte (Leitstand) angezeigt wird.
• Der Identifikationsschlüssel (z. B. TIC, PIC):

Bestellung der DWG-FILES

Dateien zum Download

Folgende Dateien sind in dieser Kategorie enthalten:
