DIN EN ISO 21920 Oberflächenangaben in Technischen Zeichnungen
In der DIN EN ISO 21920 (alt DIN ISO 1302) wird die Darstellung der Oberflächenangaben mit Symbolen geregelt. Die Symbole werden in den Technischen Zeichnungen hauptsächlich im Maschinenbau verwendet. Das Grundsymbol besteht aus 2 Linien die um 60° geneigt sind.
Anzeige:
Oberflächenangaben
Das visuelle Hauptmerkmal (Der Symbolkopf)
- Alt (ISO 1302): Das Symbol ist oben offen oder hat eine einfache, dünne Fahnenlinie nach rechts.
- Neu (ISO 21920): Das Symbol hat oben immer einen durchgehenden, fetten Querstrich (ein langes, horizontales Dach über dem Dreieck). Dieser signalisiert sofort: „Achtung, hier gilt die neue Norm!“
Erklärung der Symbole:

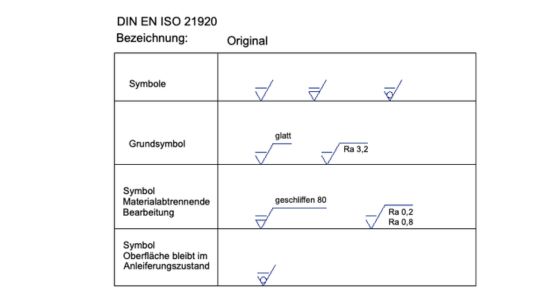

Grundsymbol
Es soll nur verwendet werden, wenn die Bedeutung durch eine Angabe zusätzlich noch erläutert wird. erläutert wird
Symbol für bearbeitete Oberflächen
Dieses Symbol ist eine Kennzeichnung für spanende bzw. bearbeite Oberflächen.
Ohne eine genauere Angabe.
Symbol für eine Oberfläche ohne Bearbeitung
Diese Symbol wird angewendet wenn die Oberfläche nicht bearbeitet werden soll oder in dem Zustand einer vorherigen Bearbeitung belassen werden soll.
Kennzeichnung einer Oberfläche für die eine materialabtrennende Bearbeitung nicht zugelassen
Beispiele:
Hier wird die größte zulässige Rauheit von Ra 3,2 µm einer Oberfläche angegeben.
Die Oberfläche wird hier mit der größten und kleinsten zulässigen Rauheit angegeben.
Eine Oberfläche mit der zulässigen Rauheit von 6,3 µm bis 1,6 µm durch eine materialabtrennende Bearbeitungen.
Oberflächenangabe durch díe Verwendung des Rauhigkeitsgrades. (siehe untere Tabelle)
Oberflächenangabe durch materialabtrennendes Verfahren.
Verwendung des Rauhigkeitsgrades. (siehe untere Tabelle)
Eine Oberfläche mit dem zulässigen Rauhigkeitsgrad von N9 bis N7 (siehe untere Tabelle)
Oberflächenangabe durch materialabtrennendes Verfahren
Eine Oberfläche mit dem zulässigen Rauhigkeitsgrad von N9 bis N7 (siehe untere Tabelle)
Angaben für die Oberflächenrauheit:
| Rauhigkeitswert µm |
Rauhigkeitsgrad Nr. |
| 50 | N 12 |
| 25 | N 11 |
| 12,5 | N 10 |
| 6,3 | N 9 |
| 3,2 | N 8 |
| 1,6 | N 7 |
| 0,8 | N 6 |
| 0,4 | N 5 |
| 0,2 | N 4 |
| 0,1 | N 3 |
| 0,05 | N 2 |
| 0,25 | N 1 |
Die Symbole sind im Downloadcenter vom CADMARKT vorhanden.
