DIN 315 Flügelmutter
Beschreibung: leicht konische Außenkontur sowie zwei gegenüberliegende Flügel. Dadurch lassen sie sich ohne Werkzeug schnell und einfach von Hand anziehen und lösen.
Anzeige:
Beschreibung
Flügelmuttern verfügen über eine leicht konische Außenkontur sowie zwei gegenüberliegende Flügel, die als Angriffsfläche für die Finger dienen. Dadurch lassen sie sich ohne Werkzeug schnell und einfach von Hand anziehen und lösen.
Einsatzbeispiele für Flügelmuttern:
- Fahrrad & Outdoor: Befestigung von Schutzblechen, Satteln oder Gepäckträgern, die regelmäßig verstellt oder abgenommen werden
- Möbel & Heimwerker: Schnellverbindungen bei Regalen, Messetischen oder temporären Aufbauten
- Fotoequipment: Befestigung von Kameras und Zubehör auf Stativen
- Maschinenbau & Industrie: Wartungsklappen und Schutzabdeckungen, die häufig geöffnet werden müssen
- Musik & Bühne: Befestigung von Becken am Schlagzeug oder Komponenten an Stativgestellen
- Modellbau: Überall dort, wo leichte Verbindungen häufig justiert werden
Downloads im CADMARKT:.
Im Downloadcenter sind die Größen M4 bis M24 in zum Download vorhanden.
Die Muttern sind in 3 Ansichten als dwg-files gezeichnet.
Pro Ansicht ist in dieser Datei jeweils ein Block erstellt wurden.

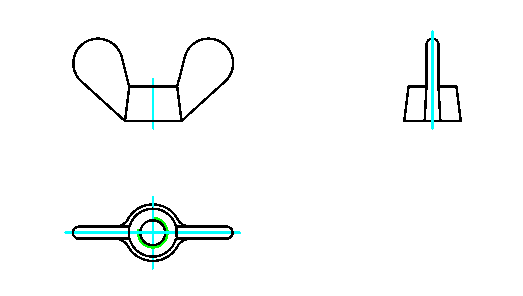

Bild: Darstellung in 3 Ansichten (2D DWG-Format)
📦 CAD Downloads Flügelmuttern 2D-Blöcke ....
Bild: Darstellung als 3D-Modell
📦 CAD Downloads Flügelmuttern als 3D-Modelle ...
FAQs:
Warum sind Flügelmuttern ohne Werkzeug bedienbar?
Entsprechend der Gewindegröße sind die ergonomischen Flügel der Schraube angepasst.
Soll man unter Fügelmuttern noch Unterlegscheiben einsetzen?
Unterlegscheibe empfohlen, wenn …
- das Material weich ist (Holz, Kunststoff, Aluminium) → verhindert Eindrücken der Mutter
- die Bohrung größer als das Gewinde ist → vergrößert die Auflagefläche
- die Oberfläche empfindlich oder lackiert ist → schützt vor Kratzern
- häufiges Lösen und Anziehen erfolgt → reduziert Verschleiß am Werkstück
Unterlegscheibe nicht zwingend nötig, wenn …
- das Material hart und stabil ist (Stahl auf Stahl)
- die Verbindung nur leicht belastet wird
- eine saubere, passgenaue Bohrung vorhanden ist
Welche Größen gibt es lt. Norm?
Amerikanische Form (DIN 315 A) – kleine, eckige Flügel, kompakter Bauraum:
M4 bis M16
Deutsche Form (DIN 315 D) – große, runde Flügel, mehr Platz benötigt:
M4 bis M24
