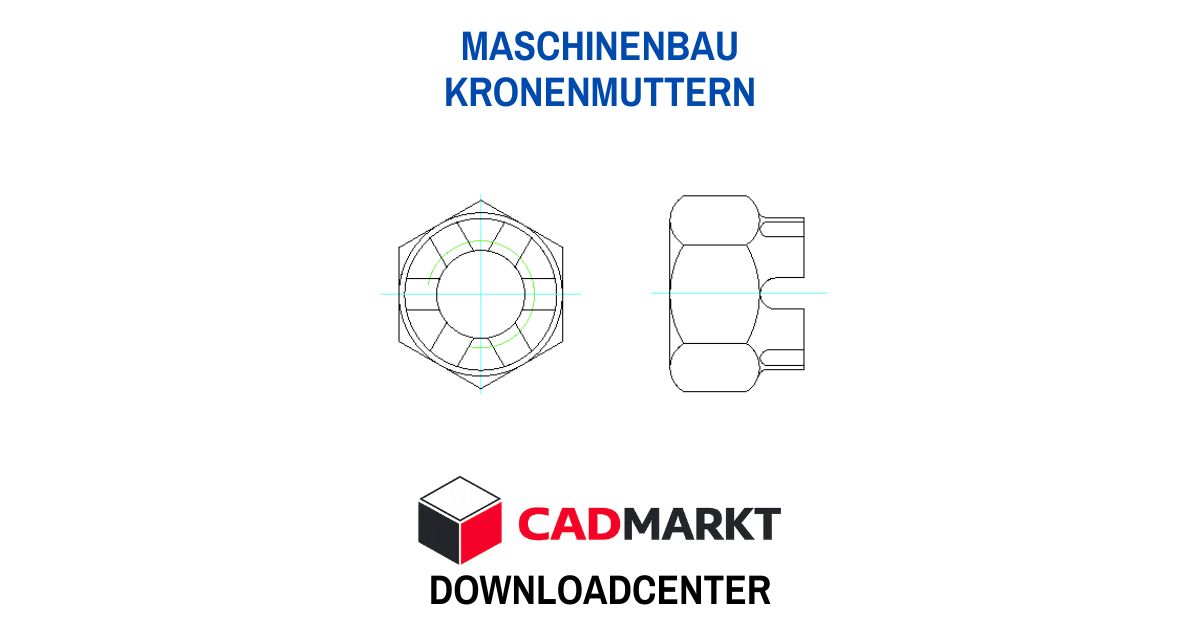

Technische Zeichnung DIN 935 Kronenmuttern in Seitenansicht + Draufsicht mit Bemaßung





DIN 935 Kronenmuttern

Kronenmuttern sind eine besondere Form von Sechskantmuttern mit einem aufgesetzten, geschlitzten "Kronenkranz". Durch diese Schlitze wird eine Splint gesteckt, um die Muttern zu sichern.



Anzeige:



Einsatzbereich

Sie werden überall dort verwendet, wo eine Schraubverbindung gegen unbeabsichtigtes Losdrehen gesichert werden muss. Zum Beispiel bei dynamischer Belastung, Vibration oder Stößen. Es ist eine zusätzliche mechanische Sicherung.



Funktionsweise:

Nach dem Anziehen der Mutter wird ein Splint durch eine Querbohrung im Bolzen und durch zwei gegenüberliegende Schlitze der Krone gesteckt und an den Enden umgebogen.

Dadurch kann sich die Mutter nicht mehr selbstständig drehen.



Häufige Frage zum Einsatz von Kronenmuttern:

Sind bei Kronenmuttern die zu verwendete n Splinte genormt?

Splinte sind nach DIN 94 (bzw. der internationalen Entsprechung ISO 1234) genormt.

Wichtige Punkte zur Normung:

  • DIN 94 legt Durchmesser, Länge und Werkstoff der Splinte fest, sodass sie exakt zu den Bohrungsdurchmessern der jeweiligen Kronenmutter-Bolzen passen.
  • Der Splintdurchmesser muss zur Bohrung im Bolzen passen, die wiederum auf die Größe der Kronenmutter (z. B. nach DIN 935) abgestimmt ist. Hersteller geben in Tabellen häufig konkrete Zuordnungen an, welcher Splint-Nenndurchmesser zu welcher Mutterngröße passt.



Download der DWG-Files:

Die Kronenmuttern nach DIN 935 sind als 2D-Blöcke im Downloadpaket enthalten.

2D-Blöcke im Format dwg - 3 Ansichten - Größen M4 bis M36



 Bestellung der DWG-FILES Schrauben Muttern Stifte Bolzen


 Bestellung zum Preis von 4,00 EURO (inkl. MWSt.)

 Die Bestellung und der Download wird über das Portal " digistore24 " ausgeführt.



📦  Downloadpaket jetzt kaufen



( Bezahlung u.a. auch mit Paypal möglich )

Downloadpaket:
 ✔ komplettes Teilesortiment
 Inhaltsverzeichnis: Downloadpaket Schrauben Muttern Stifte Bolzen











FAQ

Häufige Fragen zum Einsatz von Verbindungselementen



Was ist Unterschied zwischen einer lösbaren und einer unlösbaren Verbindung?
Eine lösbare Verbindung kann man ohne Zerstörung der Bauteile wieder trennen (z. B. Schrauben, Muttern).

Eine unlösbare Verbindung lässt sich nur durch Zerstören des Verbindungselements oder der Teile trennen (z. B. Schweißen, Nieten).



Können Bolzenverbindungen als Gelenk verwendet werden?
Bolzenverbindungen können als Gelenk wirken, weil der Bolzen eine drehbare, aber nicht verschiebbare Verbindung ermöglicht.



Was ist eine kraftschlüssige Schraubverbindung?
Eine kraftschlüssige Schraubverbindung entsteht durch Reibung zwischen den Teilen, die durch die Vorspannkraft der Schraube erzeugt wird. Die Kraftübertragung erfolgt also über Reibung, nicht über Form..
