Tankwagen / Kesselwagen - DWG Download (AutoCAD Block)

Präzise CAD‑Zeichnung von einem Tankwagen / Kesselwagen als Download für dein Projekt oder deine Planung.

Der Block ist als Seitenansicht, Stirnansicht und Draufsicht verfügbar und lässt sich direkt in AutoCAD, BricsCAD oder ähnliche CAD-Programme einfügen.

Anzeige:

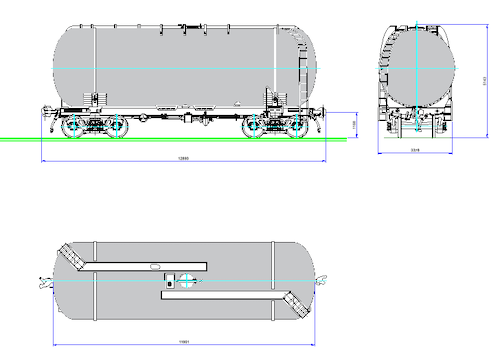

Tankwagen in 3 Ansichten

Einsatzgebiete in der Praxis

Planung von Eisenbahnanlagen
Modellbau
Architektenwettbewerbe & Präsentationen
Für Präsentationen und Wettbewerbsunterlagen
Verkehrsplanung

Details zur Datei:


Fahrzeugtyp:	Güterwagen / Tankwagen - Kesselwagen

Bezeichnung:

Dateiformat:	DWG

Ansichten:	Seitenansicht, Stirnansicht, Draufsicht

Diese Datei ist im Paket Eisenbahn enthalten.

Bestellung CAD-Daten:

Bestellung der DWG-FILES Eisenbahn:

Bestellung zum Preis von 3,30 EURO (inkl. MWSt.)

Die Bestellung und der Download wird über das Portal " digistore24 " ausgeführt.

📦 Downloadpaket jetzt kaufen

( Bezahlung u.a. auch mit Paypal möglich )

Downloadpaket:
✔ komplette Fahrzeug-Symbole
Inhaltsverzeichnis: Downloadpaket Eisenbahn

Tags: Fahrzeuge, Eisenbahn

Häufige Fragen (FAQ)

Was versteht man unter Lichtraumprofil?

Das Lichtraumprofil definiert den Querschnitt des Raumes, der entlang einer Bahnstrecke freizuhalten ist, damit Züge sicher passieren können. Es legt fest, wie breit und hoch Fahrzeuge maximal sein dürfen, unter Berücksichtigung von Bewegungsspielräumen und Sicherheitsabständen.

Wie ist der Schienenabstand in Deutschland?

In Deutschland gilt die Normalspur mit einem Abstand von 1435 mm zwischen den Innenkanten der Schienenköpfe. Dieser Abstand ist international der meistverbreitete und wird daher auch als „Regelspur" bezeichnet.

Wie ist das Maß von OK Schiene bis Mitte Puffer festgelegt?

Das Maß von Oberkante Schiene bis Mitte Puffer beträgt in Deutschland nach UIC-Norm 1000 mm. Dieses einheitliche Maß stellt sicher, dass Fahrzeuge verschiedener Hersteller und Länder kupplungstechnisch kompatibel sind.
