Vorschweißflansche PN 40 nach DIN 2635 / DIN EN 1092-1: CAD-Daten für die effiziente Planung und Konstruktion
Auf dieser Seite finden sich Downloads für Vorschweißflansche der Druckstufe PN 40, die speziell für höhere Druckbelastungen im industriellen Anlagenbau ausgelegt sind. Die CAD-Modelle stehen als 2D-Blöcke zur Verfügung und decken gängige Nennweiten wie DN 25 bis DN 100 ab.
Anzeige:
DWG-Download für AutoCAD und Konstruktionssoftware
- Sofort einsetzbar: Optimiert für AutoCAD und alle DWG-kompatiblen CAD-Systeme.
- Normgetreu: Exakte Einhaltung der Maße nach DIN 2635 und DIN EN 1092-1.
- Zeitersparnis: Reduzierung von Fehlern durch Verwendung geprüfter Standardbauteile.
Folgende Größen stehen zur Verfügung: DN 25 bis DN 100

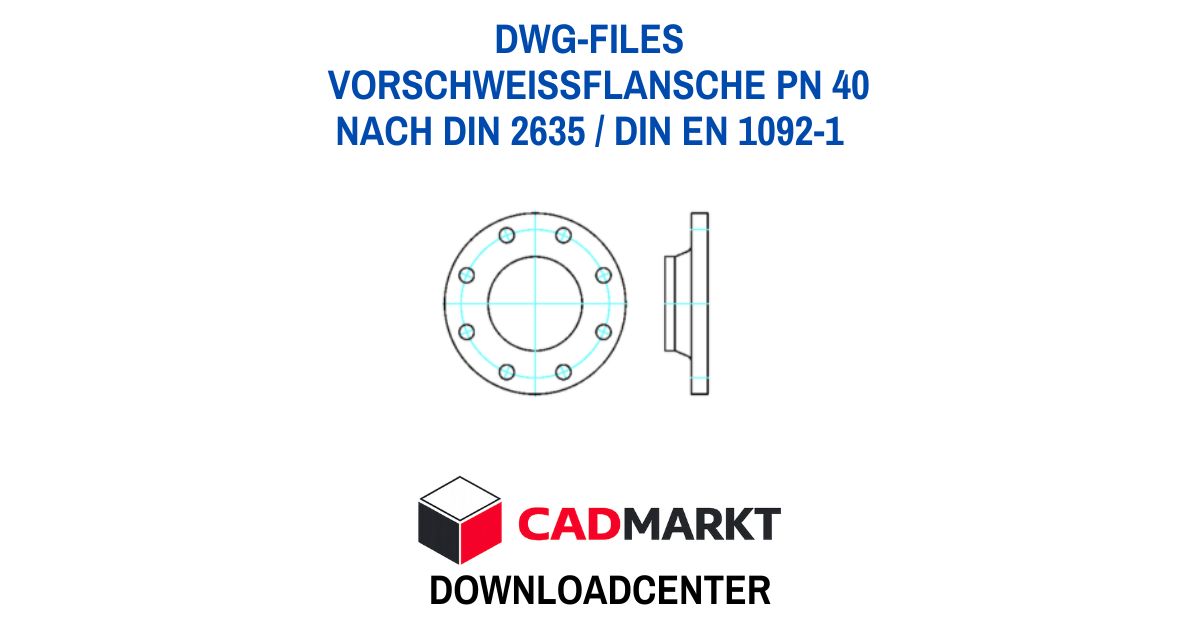

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG
Die Flansche sind im Paket Flansche und im Gesamtpaket Anlagenbau enthalten.
Bestellung der DWG-FILES FLANSCHE:
( Bezahlung u.a. auch mit Paypal möglich ) Downloadpaket: |
