DIN 985/ DIN EN ISO 10511 Sechskantmutter mit Klemmteil - 3D-Model als STEP-FILE

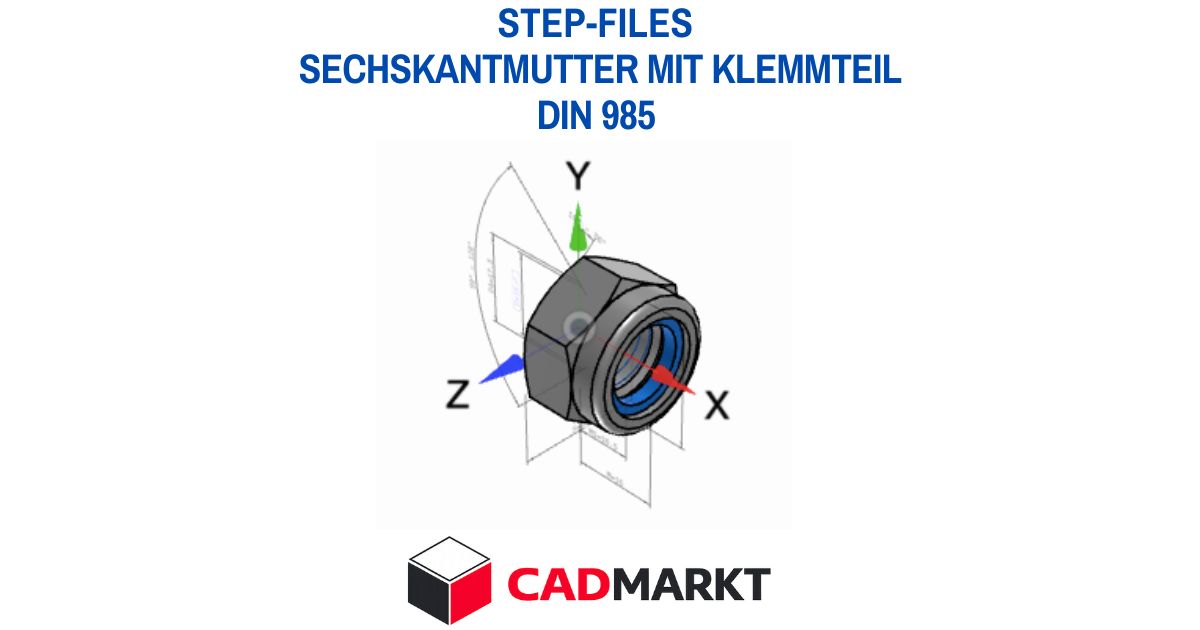

Bei dem 3D-Modell handelt es sich um eine Sechskantmutter mit Klemmteil nach DIN 985.
Dieses Modell kann in verschiedenen 3D-Formaten heruntergeladen werden.
Anzeige:
Definition
Die DIN 985 beschreibt Sechskantmuttern mit Klemmteil und nichtmetallischem Einsatz in niedriger Form. Umgangssprachlich heißt sie Sicherungsmutter, selbstsichernde Mutter oder Stoppmutter. Sie besteht aus einem normalen Sechskantkörper mit metrischem ISO-Gewinde. In der oberen Mutterhälfte sitzt ein Klemmring aus Kunststoff, meist Polyamid. Beim Aufdrehen verformt sich dieser Ring elastisch am Schraubengewinde und erzeugt so ein Klemmmoment, das ein selbsttätiges Lösen verhindert.
Die DIN 985 wurde inzwischen durch die DIN EN ISO 10511 ersetzt. In Zeichnungen, Stücklisten und Konstruktionsbibliotheken ist die alte Bezeichnung aber weiterhin gebräuchlich. Eine Bezeichnung lautet zum Beispiel: Sechskantmutter DIN 985 – M8.
Anwendung
Sicherungsmuttern kommen überall dort zum Einsatz, wo Schraubverbindungen Vibrationen oder wechselnden Belastungen ausgesetzt sind. Typische Beispiele sind der Maschinen- und Anlagenbau, der Fahrzeug- und Fahrradbau, Gehäuse und Verkleidungen sowie Möbel- und Gerätebau. Die Mutter lässt sich mit normalem Werkzeug montieren und eignet sich für Verbindungen, die später wieder gelöst werden. Wegen des Kunststoffeinsatzes ist sie nur bis etwa 120 °C geeignet, und nach mehrmaliger Montage lässt die Klemmwirkung nach.
Downloads:
Die hier angebotene STEP-Datei enthält ein maßgenaues 3D-Modell der DIN 985 Sechskantmutter. Das neutrale STEP-Format lässt sich in nahezu allen gängigen CAD-Systemen öffnen, darunter Inventor, SolidWorks, Fusion, FreeCAD und CATIA. Du kannst das Modell direkt in Baugruppen einbinden, für Kollisionsprüfungen nutzen oder in Zeichnungen und Stücklisten übernehmen.
Dieses Modell kann in verschiedenen 3D-Formaten heruntergeladen werden.
Diese Downloads sind gratis. Sie müssen sich nur auf 3DFindit registrieren (kostenlos).
Hier einige Bemerkungen zum Download der 3D Files. Sie können ohne Registrierung die Dateien nicht downloaden. Es werden von den Modellen verschiedene Formate zum Download angeboten. hier einige Beispiele: Die Dateien werden nach der Auswahl erzeugt und bei mehreren als gepackter zip-file heruntergeladen. Des weiteren können von den 3D-Modellen 2D-Ansichten generiert werden. Diese stehen dann auch zum Download zur Verfügung. Verwenden sie diesen Schalter im Fenster: Download bei 3DFindit
