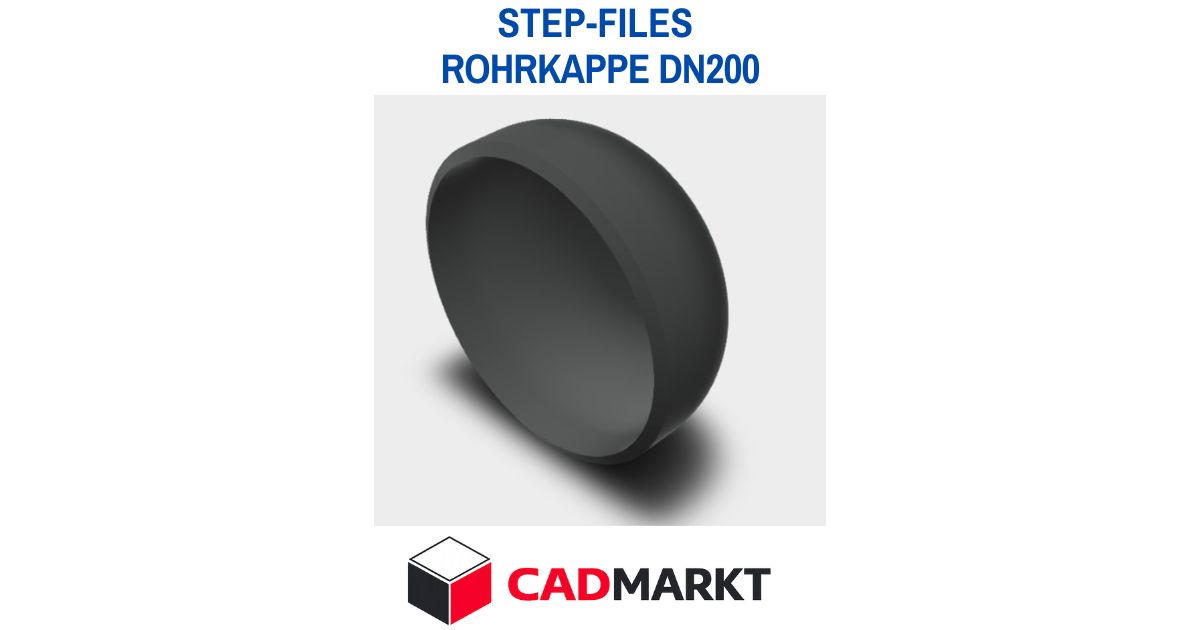

Rohrkappe - 3D-Model als STEP-FILE

Die Rohrkappe als 3D-STP-Modell eignet sich für Konstruktion, Anlagenbau und technische Baugruppen.
Die STEP-Datei kann in vielen CAD-Systemen verwendet werden. Es stehen verschiedene Größen zur Auswahl.

Anzeige:

Rohrkappen

Rohrkappen sind Formstücke zum Verschließen der offenen Enden von Rohren. Sie werden auf das Rohrende aufgesteckt oder aufgeschweißt und verhindern das Eindringen von Schmutz, Feuchtigkeit oder Medien bzw. dichten eine Rohrleitung am Ende vollständig ab. Je nach Anwendung unterscheidet man geschweißte und gepresste Rohrkappen sowie unterschiedliche Bodenformen (flach, halbkugelig, klöpperförmig). Genormt sind Rohrkappen unter anderem in DIN 28011 (klöpperförmig) und DIN 28013 (halbkugelig) sowie in diversen Werksnormen für den Rohrleitungs- und Anlagenbau. Werkstoffseitig kommen vor allem unlegierte und legierte Stähle sowie Edelstähle zum Einsatz, je nach Druck-, Temperatur- und Korrosionsanforderungen der jeweiligen Anlage.

Einsatz

Eingesetzt werden Rohrkappen im Anlagen-, Behälter- und Rohrleitungsbau, in der Verfahrenstechnik sowie im Apparatebau – überall dort, wo Rohrenden dauerhaft und druckfest verschlossen werden müssen.

FAQ: Unterschied zwischen Rohrkappen und Klöpperböden

Was ist der grundsätzliche Unterschied?
Eine Rohrkappe verschließt das Ende eines Rohres und ist meist relativ klein dimensioniert. Ein Klöpperboden ist dagegen ein eigenständiges Bauteil zum Verschließen von Behältern, Kesseln oder Apparaten mit größeren Durchmessern – er bildet den gewölbten Abschluss eines Behälters, nicht eines Rohres.

Woher kommt der Begriff „klöpperförmig"?
Er beschreibt die spezifische Geometrie des Bodens: eine Kalotte (Kugelabschnitt) mit einem Übergangsradius (Krempe) zum zylindrischen Teil. Diese Form ist in DIN 28011 genormt. Eine Rohrkappe kann diese klöpperförmige Geometrie besitzen – dann spricht man von einer „klöpperförmigen Rohrkappe" – muss es aber nicht.

Gibt es einen Größenunterschied?
Ja, tendenziell. Rohrkappen werden für Nennweiten aus dem Rohrleitungsbau gefertigt (typischerweise bis DN 600–1000), während Klöpperböden für die großen Durchmesser von Druckbehältern, Tanks und Kesseln ausgelegt sind und oft deutlich größer ausfallen.

Downloads:

Bei dem 3D-Modell handelt es sich um eine Rohrkappe.
Dieses Modell kann in verschiedenen 3D-Formaten und Varianten heruntergeladen werden.

Diese Downloads sind gratis. Sie müssen sich nur auf 3DFindit registrieren.
