Zentrierbohrungen nach DIN 332 - DWG Download (AutoCAD Block)
Präzise CAD‑Zeichnung von Zentrierbohrungen Form A als Download für deine Konstruktion.
Die Zentrierbohrungen sind als Schnitt im Original und als vergrößertes Detail verfügbar. Die Datei lässt sich direkt in AutoCAD, BricsCAD oder ähnliche CAD-Programme einfügen.
Diese Zentrierbohrungen Form A stehen im CAD-Markt als direkter Download bereit. Die technische Zeichnung bietet höchste Präzision für Ihre Konstruktion und enthält:
- Schnittdarstellung: im Original 1:1 und vergrößertes Detail
- Dateiformat: Universelle DWG-Datei (kompatibel mit AutoCAD, BricsCAD u.a.)
- Einsatzbereich: Ideal für Konstruktion und CAM
Anzeige:
Zentrierbohrungen
Es gibt nach DIN 332 verschiedene Formen.
- DIN 332-1 (Ausgabe 1986-04): Gilt für Standard-Zentrierbohrungen 60° ohne Gewinde (Formen R, A, B und C).
- DIN 332-2 (Ausgabe 1983-05): Regelt Zentrierbohrungen 60° mit Gewinde für Wellenenden (Formen D, DR und DS).
-
Form A: Einfacher 60°-Senkkegel ohne Schutzsenkung.
-
Form B: 60°-Senkkegel mit einer zusätzlichen 120°-Schutzsenkung gegen Beschädigungen.
-
Form R: Zentrierung mit radiusförmig geschwungenen Flanken für punktförmige Anlage.
-
Form D: Zentrierung mit zusätzlichem Innengewinde zum Aufziehen von Bauteilen.
Bilder:

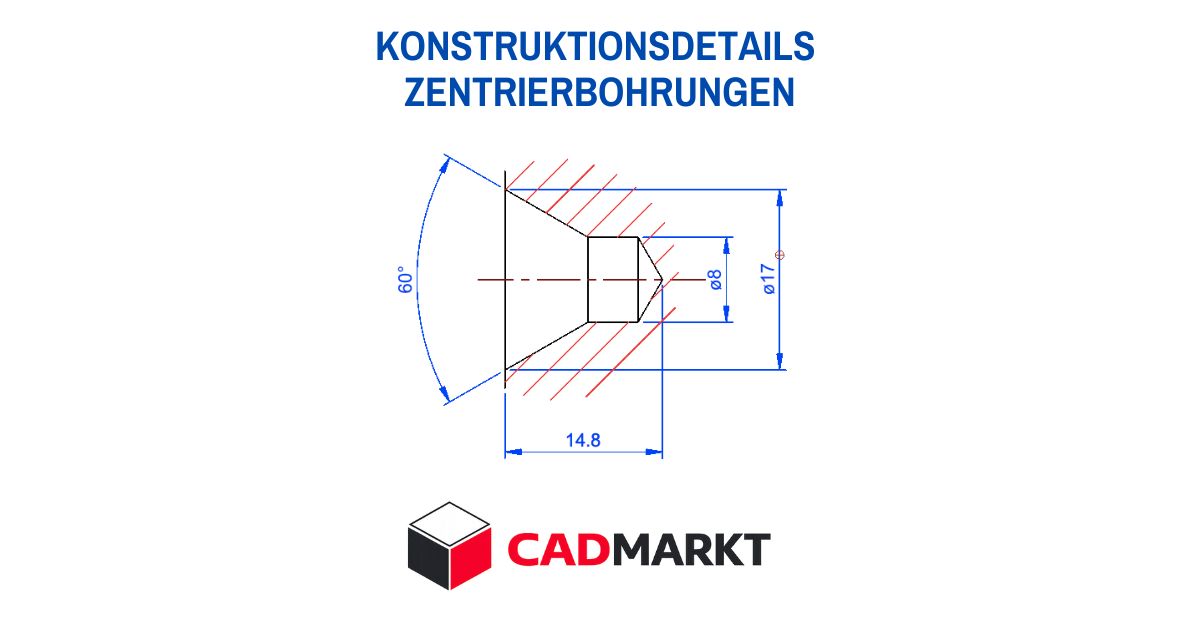

Bild: Zentrierbohrung DIN 332-A 8 x 17
CAD-Daten zum Download
A0,5 x 1,06 bis A4 x 8,5
A5 x 10,6 bis A12,5 x 26,5
A16 x 33,5 bis A50 x 106
Einsatzgebiete in der Praxis
- Konstruktionen im Maschinenbau
- CAM Programmierung
- Schulungszwecke & Präsentationen
Bestellung CAD-Daten:
Einzelner Download
Diese Datei steht für eine kleine Spende zum direkten Download bereit.
Bezahlung entweder per Paypal, Kreditkarte, Debitkarte oder SEPA über die Seite Ko-fi.com .
📦 CAD Download 2,25 Euro Spende ...
Diese Datei ist außerdem im Paket Konstruktionsdetails enthalten.
