Ford Draufsicht – DWG-Download | CADMARKT
Eine CAD‑Zeichnung von einem Ford als Download für dein Projekt oder deine Planung.
Der Block ist in der Draufsicht verfügbar. Die Datei lässt sich direkt in AutoCAD, BricsCAD oder ähnliche CAD-Programme einfügen.
Anzeige:

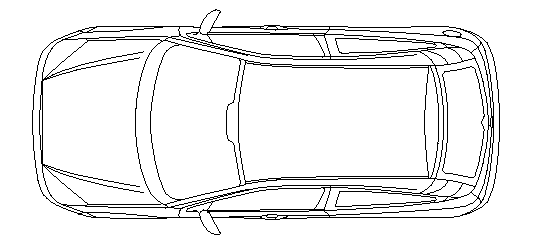

Ford - Draufsicht
Einsatzgebiete in der Praxis
- Verkehrsplanung
- Modellbau
- Architektenwettbewerbe & Präsentationen
- Für Präsentationen und Wettbewerbsunterlagen
Details zur Datei:
|
Fahrzeugtyp: |
PKW |
|
Bezeichnung: |
Ford |
|
Dateiformat: |
DWG |
|
Ansichten: |
Draufsicht |
Diese Datei ist im Paket PKWs enthalten.
Bestellung CAD-Daten:
|
Bestellung der DWG-FILES PKWs:
( Bezahlung u.a. auch mit Paypal möglich ) Downloadpaket: |
FAQs:
Was sollte man bei der Konstruktion von PKW Zubehöhrteilen beachten?
Wenn Sie Zubehörteile (wie Dachboxen oder Halterungen) konstruieren, prüfen Sie stets die Maßhaltigkeit am realen Fahrzeug, da frei verfügbare CAD-Modelle oft minimale Abweichungen vom echten Pkw aufweisen.
- 2D-Formate (DWG / DXF): Standard für Lagepläne, Querschnitte, Kreuzungsdesigns und die visuelle Darstellung von Parkständen.
- 3D-Austauschformate (IFC / STEP): Werden benötigt, wenn Sie im Rahmen von BIM (Building Information Modeling) im Infrastrukturbau Verkehrsräume, Durchfahrtshöhen oder Sichtfelder dreidimensional prüfen.
- Schleppkurven (Befahrbarkeit): Statische Pkw-CAD-Daten dienen hier oft nur als optische Referenz. Für die eigentliche Kurvenberechnung (z. B. mit AutoTURN oder Vehicle Tracking) greift die Software auf hinterlegte mathematische Bemessungsfahrzeuge nach nationalen Richtlinien (wie der deutschen RASt oder EAR) zurück.
- Sichtschatten: 3D-Automodelle werden in Sichtweitenanalysen eingesetzt, um zu prüfen, ob parkende oder wartende Pkw an Kreuzungen und Einmündungen die Sichtachsen für andere Verkehrsteilnehmer blockieren.
