Downloads: Flansche nach DIN - ISO




Bestellung zum Preis von 4,00 EURO (inkl. MWSt.)

Die Bestellung und der Download wird über das Portal " digistore24 " ausgeführt.


( Bezahlung u.a. auch mit Paypal möglich )


Inhaltsverzeichnis: Downloadpaket Anlagenbau - Flansche


downloads - infos - order in CAD library ( English )

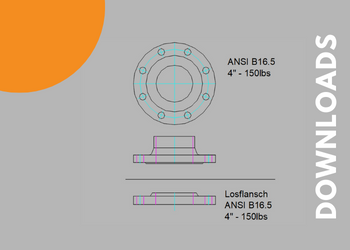

ANSI Flansche B16.5 150lbs

Folgende Größen stehen zur Verfügung: 1/2" bis 16"

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG

DIN 2633 / DIN EN 1092-1 - Vorschweissflansche PN 16

Gezeichnet sind jeweils Seitenansicht und Draufsicht.

Format: DWG

DIN 2634 / DIN EN 1092-1 - Vorschweissflansche PN 25

Gezeichnet sind jeweils Seitenansicht und Draufsicht.

Format: DWG

DIN 2635 / DIN EN 1092-1 - Vorschweissflansche PN 40

Gezeichnet sind jeweils Seitenansicht und Draufsicht.

Format: DWG

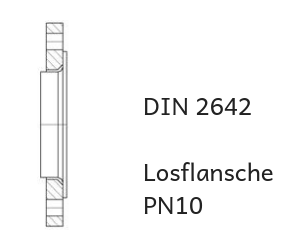

Losflansche PN 10

DIN 2642 - Losflansche PN 10

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG

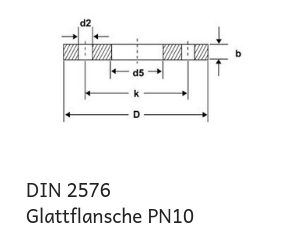

Glattflansche PN10

DIN 2576 - DIN EN 1092-1 Glattflansche PN10

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG

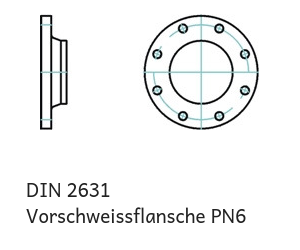

 Vorschweissflansche PN6

DIN 2631 - DIN EN 1092-1 Vorschweissflansche PN6

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG

DIN 2632 - / DIN EN 1092-1 - Vorschweissflansche PN 10

Gezeichnet sind jeweils Seitenansicht und Draufsicht.
Format: DWG
