Maßstab

Beim Befehl Maßstab oder auch Skalieren genannt, kann man ein oder mehrere Objekte vergrößern oder verkleinern.
Dabei wird das Objekt mit seinen Proportionen skaliert. Es behält seine Form bei, egal ob man es vergrößert oder verkleinert. Der Skalierfaktor bestimmt die Vergrößerung oder die Verkleinerung. Ist der Faktor größer als 1 wird das Objekt vergrößert, ist der Faktor kleiner als 1 werden die Objekte verkleinert.

Zum Skalieren müssen als erstes die Objekte gewählt werden. Dann ist der Basispunkt, von wo aus die Skalierung erfolgen soll zu bestimmten. Dieser Punkt ist der Mittelpunkt der Aktion. Dieser Punkt verändert auch seine Position nicht, während alle anderen Punkte die Position verändern.

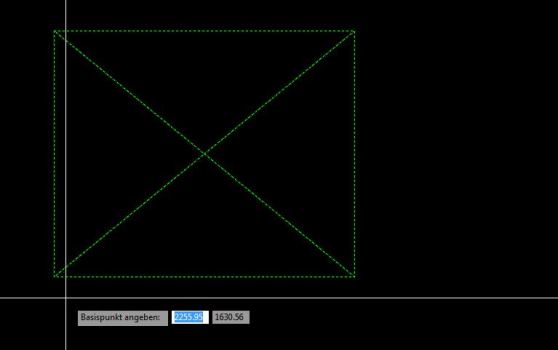

Bild 1 Wahl des Basispunktes

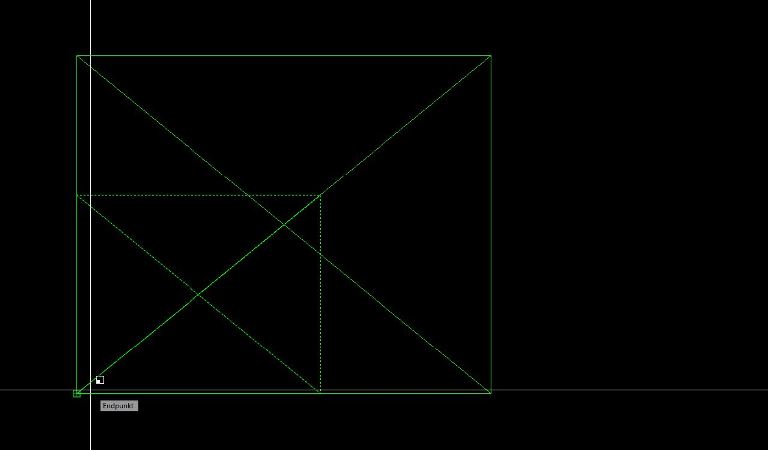

 Bild 2 Die Objekte sind skaliert.





Optionen



Nach der Festlegung des Basispunktes gibt man den Faktor ein, man kann aber auch noch 2 Optionen wählen.

1. Kopie erstellen: Dabei bleiben die gewählten Objekte erhalten, und es wird davon eine Kopie mit den neuen Maßen erstellt.

2. Bezug: Wenn eine Linie oder ein Punkt im Zeichenbereich vorhanden ist, zu dem man die Objekte vergrößern will kann diese Option genutzt werden. Man braucht dabei nicht erst den Faktor zu ermitteln.

Hierbei geht man wie folgt vor:

- Objekte wählen und Basispunkt bestimmen

- anstatt des Skalierfaktors ein B für Bezug eingeben

- Die Basislänge durch die Wahl von 2 Punkten bestimmen

- danach kann man den 2. Punkt auf den auf den Bezugspunkt ziehen

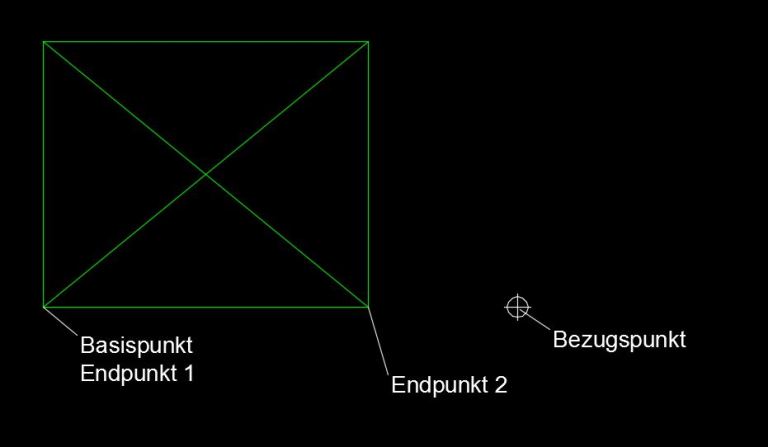

Bild 3: Die verschiedenen Punkte bei der Option Bezug

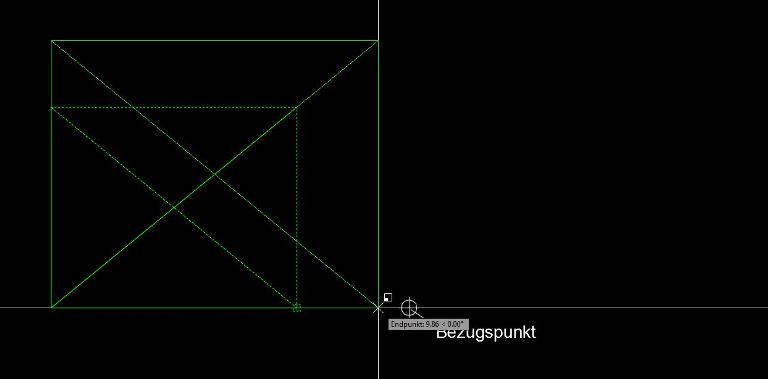

Bild 4; Der Endpunkt 2 wird auf den Bezugspunkt gezogen, damit ist das Objekt mit der Option "Bezug" skaliert wurden.
