DIN 2690
Flachdichtungen

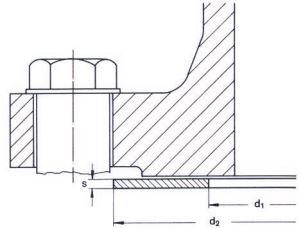

Flachdichtungen nach DIN 2690 für Flansche
Abmessungen für PN 6
| NW |
Rohr- durchmesser |
d1 | d2 |
| 10 | 17,2 | 18 | 38 |
| 15 | 21,3 | 22 | 43 |
| 20 | 26,9 | 28 | 53 |
| 25 | 33,7 | 35 | 63 |
| 32 | 42,4 | 43 | 75 |
| 40 | 48,3 | 49 | 85 |
| 50 | 60,3 | 61 | 95 |
| 65 | 76,1 | 77 | 115 |
| 80 | 88,9 | 90 | 132 |
| 100 | 114,3 | 115 | 152 |
| 125 | 139,7 | 141 | 182 |
| 150 | 168,3 | 169 | 207 |
| 200 | 219,1 | 220 | 262 |
| 250 | 273 | 274 | 318 |
| 300 | 323,9 | 325 | 373 |
| 350 | 355,6 | 368 | 423 |
| 400 | 406,4 | 420 | 473 |
| 500 | 508 | 520 | 578 |
Abmessungen für PN 10
| NW |
Rohr- durchmesser |
d1 | d2 |
| 10 | 17,2 | 18 | 45 |
| 15 | 21,3 | 22 | 50 |
| 20 | 26,9 | 28 | 60 |
| 25 | 33,7 | 35 | 70 |
| 32 | 42,4 | 43 | 82 |
| 40 | 48,3 | 49 | 92 |
| 50 | 60,3 | 61 | 107 |
| 65 | 76,1 | 77 | 127 |
| 80 | 88,9 | 90 | 142 |
| 100 | 114,3 | 115 | 162 |
| 125 | 139,7 | 141 | 192 |
| 150 | 168,3 | 169 | 218 |
| 200 | 219,1 | 220 | 273 |
| 250 | 273 | 274 | 328 |
| 300 | 323,9 | 325 | 378 |
| 350 | 355,6 | 368 | 438 |
| 400 | 406,4 | 420 | 490 |
| 500 | 508 | 520 | 595 |
Abmessungen für PN 16
| NW |
Rohr- durchmesser |
d1 | d2 |
| 10 | 17,2 | 18 | 45 |
| 15 | 21,3 | 22 | 50 |
| 20 | 26,9 | 28 | 60 |
| 25 | 33,7 | 35 | 70 |
| 32 | 42,4 | 43 | 82 |
| 40 | 48,3 | 49 | 92 |
| 50 | 60,3 | 61 | 107 |
| 65 | 76,1 | 77 | 127 |
| 80 | 88,9 | 90 | 142 |
| 100 | 114,3 | 115 | 162 |
| 125 | 139,7 | 141 | 192 |
| 150 | 168,3 | 169 | 218 |
| 200 | 219,1 | 220 | 273 |
| 250 | 273 | 274 | 330 |
| 300 | 323,9 | 325 | 385 |
| 350 | 355,6 | 368 | 445 |
| 400 | 406,4 | 420 | 497 |
| 500 | 508 | 520 | 618 |
Abmessungen für PN 25
| NW |
Rohr- durchmesser |
d1 | d2 |
| 10 | 17,2 | 18 | 45 |
| 15 | 21,3 | 22 | 50 |
| 20 | 26,9 | 28 | 60 |
| 25 | 33,7 | 35 | 70 |
| 32 | 42,4 | 43 | 82 |
| 40 | 48,3 | 49 | 92 |
| 50 | 60,3 | 61 | 107 |
| 65 | 76,1 | 77 | 127 |
| 80 | 88,9 | 90 | 142 |
| 100 | 114,3 | 115 | 168 |
| 125 | 139,7 | 141 | 195 |
| 150 | 168,3 | 169 | 225 |
| 200 | 219,1 | 220 | 285 |
| 250 | 273 | 274 | 342 |
| 300 | 323,9 | 325 | 402 |
| 350 | 355,6 | 368 | 458 |
| 400 | 406,4 | 420 | 515 |
| 500 | 508 | 520 | 625 |
Abmessungen für PN 40
| NW |
Rohr- durchmesser |
d1 | d2 |
| 10 | 17,2 | 18 | 45 |
| 15 | 21,3 | 22 | 50 |
| 20 | 26,9 | 28 | 60 |
| 25 | 33,7 | 35 | 70 |
| 32 | 42,4 | 43 | 82 |
| 40 | 48,3 | 49 | 92 |
| 50 | 60,3 | 61 | 107 |
| 65 | 76,1 | 77 | 127 |
| 80 | 88,9 | 90 | 142 |
| 100 | 114,3 | 115 | 168 |
| 125 | 139,7 | 141 | 195 |
| 150 | 168,3 | 169 | 225 |
| 200 | 219,1 | 220 | 292 |
| 250 | 273 | 274 | 353 |
| 300 | 323,9 | 325 | 418 |
| 350 | 355,6 | 368 | 475 |
| 400 | 406,4 | 420 | 547 |
| 500 | 508 | 520 | 628 |
